Leírás

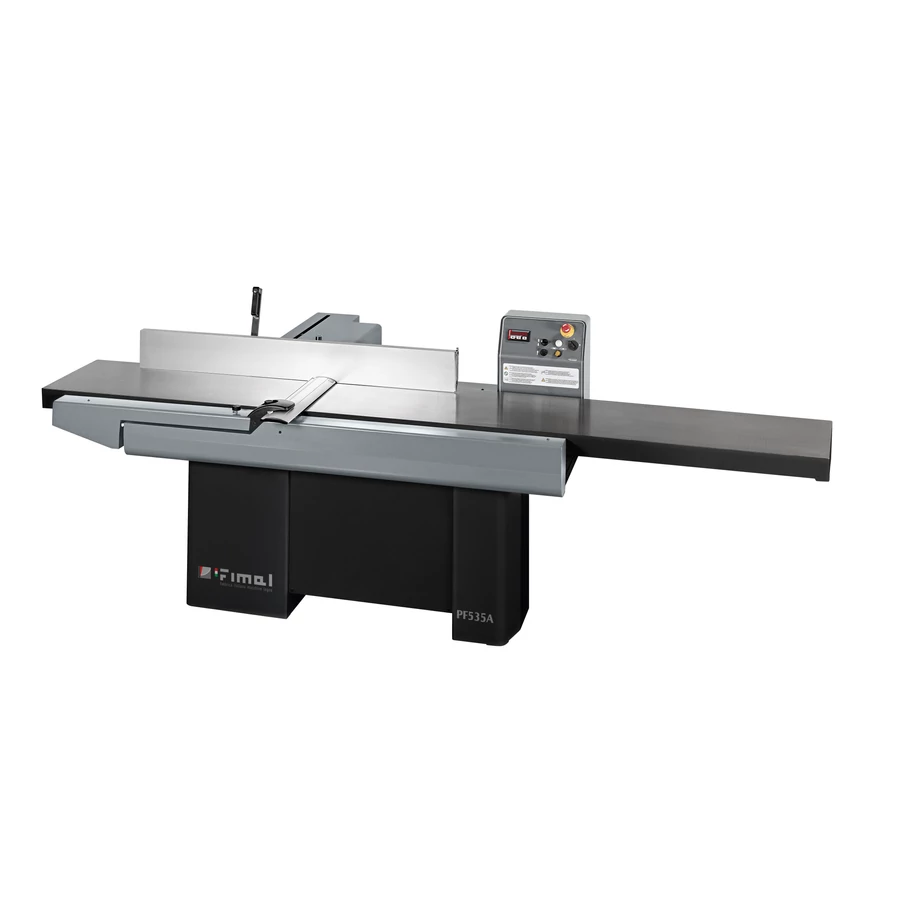

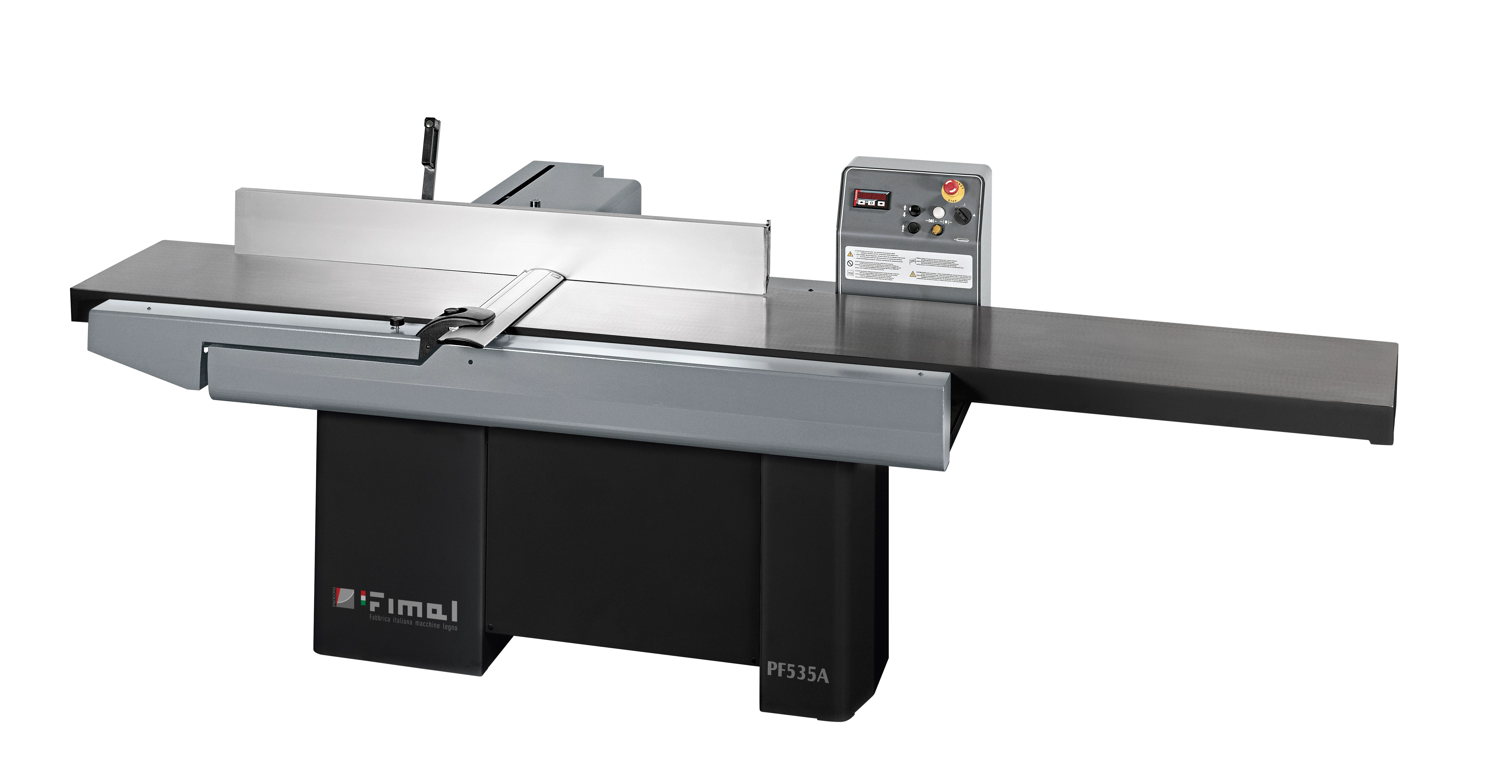

Robusztus hegesztett acél gépváz a vibrációmentes működésért. Hosszú öntvényasztal, melynek hasznos munkaterülete nagyonn mint a gépcsalád többi tagjának, illetve széles vezetővonalzó is jellemzi a gépet a tökéletes egyengetésért. Elektromos kijelzővel ellátott motoros bemeneti asztalemelésre van lehetősége a felhasználónak a gyors és komfortos gyalulásért. A vezetővonalzó egyedülálló lineáris csapágyon mozgatható, gyorsrögzítő-karral fixálható.
A döntés pontosságát egy skála biztosítja és referencia ütközők 0° és 45°-ban. Az öntöttvas munkaasztalok paralelogramma rendszerrel rögzülnek a mozgatókarhoz. Ez a rendszer garantálja, hogy mozgás közben az asztal vége mindig ugyanannyi távolságra marad a tengelytől. Az alapfelszereltség része a mágneses gyalukés beállító, mely gyorsabbá és könnyebbé teszi a gyalukések beállítását, így tökéletesen egy élkörre állíthatóak a késeket.
Bemeneti asztal automata pozicionálására is lehetőség van a gépcsalád ezen tagjánál. A kívánt méret kiválasztása egy gomb segítségével történik, majd a start gomb megnyomása után az asztal beáll a kívánt pozícióba. A gép rendelkezik vonalzóval a keskeny munkadarabok megmunkálásához, ez alatt azt érthetjük, hogy felszerelhető egy extra vonalzó a keskeny és rövid munkadarabok biztonságos megmunkálásához.
Alapfelszereltség:
- Késtengely védelem az egyengető asztalon
- Fogásvétel kijelzése
- Gyalukések a késtengelyben
- Adagolóasztal mozgatása elektromos vezérléssel történik
CE felszereltség:
- CE normás elektromos szerelvények
- Vészleállító gomb
- CE normás késtengely védelem
- Mágneses hőkioldó biztosíték, vészleállító
- Zárható főkapcsoló
- Mágneses motorfék és kapcsoló
- 150 mm átmérőjű elszívócsonk
|
Vezetővonalzó, mely 0 ° és 45 ° szögben dönthető, állítása gyors és könnyű, rögzítése karral történik. A dőlés mértékét mérőskála mutatja.
|
|
|
Az egyengető asztal beállítása a PF415N és PF530N modelleken kézikerékkel történik és egy metrikus skálán lehet leolvasni az adatokat. |
| Gyalukéstengely, melyben a gyalukések könnyen és gyorsan cserélhetőek egy mágneses gyalukésbeállítóval. |
|
|
Gyalukés védőburkolat. |
| KÉRHETŐ TARTOZÉKOK | |||
|
Paoloni 1 fázisú motor (274PF535A030100). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 5,5 kW-os motor (274PF535A040200). Csak géppel együtt rendelhető opció. |
|
Paoloni 7 kW-os motor (274PF535A040300). Csak géppel együtt rendelhető opció. |
|
|
Paoloni gyalutengely, egyszer használatos megfordítható gyalukéssel (274PF535A280300). Csak géppel együtt rendelhető opció. |
|
Paoloni spirál gyalutengely (274PF535A280600). 87 db keményfém lapka, 15x15x2,5mm, R95, 37 °, csökkentett tűréshatárral Csak géppel együtt rendelhető opció. |
|
|
Paoloni kiegészítő vonalzó a keskeny munkadarabokhoz (274PF535A460200). Csak géppel együtt rendelhető opció. |
|
Paoloni SUVA védőburkolat (274330400000000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni hosszlyukfúró egység (274370100000000). Csak géppel együtt rendelhető opció. |
|
Paoloni Aigner gyaluvonalzó 1300 mm hosszban, kiegészítővel a keskeny munkadarabokhoz (274PF535A460400). Csak géppel együtt rendelhető opció. |
Paoloni pneumatikus rögzítés a gyaluvonalzó mozgatásához és döntéséhez (2742A0100000000). Csak géppel együtt rendelhető opció. |
||
|
Paoloni automata asztalpozícionáló egység (274PF535A564500). Csak géppel együtt rendelhető opció. |
|
|
Paoloni automata csillag-delta kapcsoló (274PF535A611000). Csak géppel együtt rendelhető opció. |
|
Paoloni vészleállító gomb távirányítóval túlterhelés leoldás elkerülésére (274880400000000). Csak géppel együtt rendelhető opció. |
|
||
Paraméterek
| Egyengető asztal szélessége | 530 mm |
| Egyengető asztal teljes hossza | 3500 mm |
| Maximális fogásmélység | 8 mm |
| Gyalukések száma | 4 db |
| Gyalukések mérete (H x Sz x V) | 530 x 35 x 3 mm |
| Motor | 4 kW / 400 V / 3 fázis |
| Feszültség | 400 V / 3 fázis |
| Gyalutengely átmérője | 120 mm |
| Gyalutengely fordulatszáma | 5000 1/perc |
| Egyengető gyalu etetőasztalának hossza | 2300 mm |
| Egyengető asztal anyaga | öntöttvas |
| Gyaluvonalzó mérete (H x Sz) | 1500 x 175 mm |
| Gyaluvonalzó dönthetősége | 0 - 45° |
| Elszívó csonk átmérő | 150 mm |
| Tömeg | 720 kg |
| Hosszlyukfúró egység | opcionális |
| Asztal mérete | 540 x 260 mm |
| Maximális furat szélessége | 210 mm |
| Maximális furat mélysége | 180 mm |
| Maximális furat magassága | 230 mm |
| Nettó súly | 50 kg |
| Szállítási méret | 350 x 90 x 120 cm |
| Beüzemelés | 1,5 óra |
| Ajánlott éves karbantartás | 1 alkalom |
