Leírás

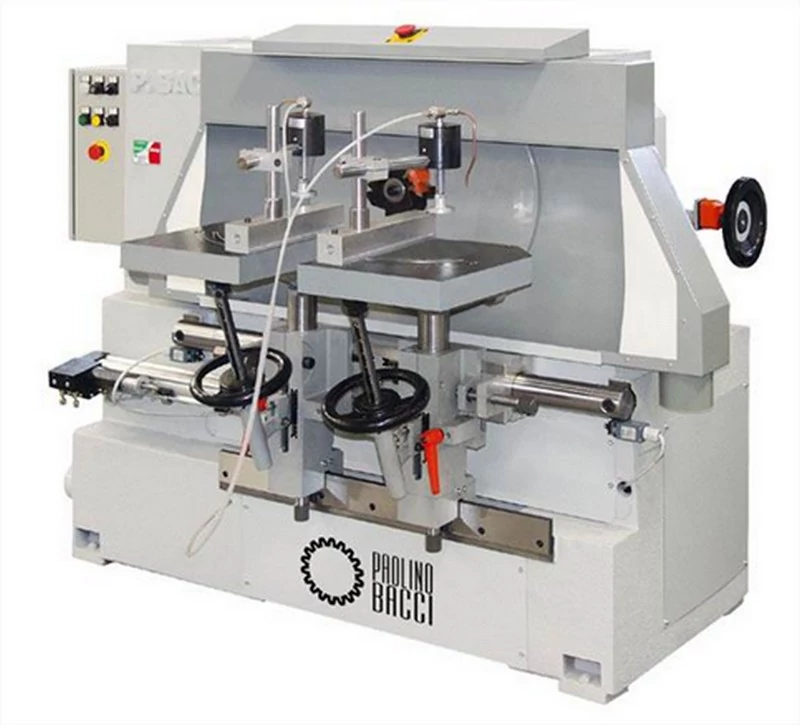

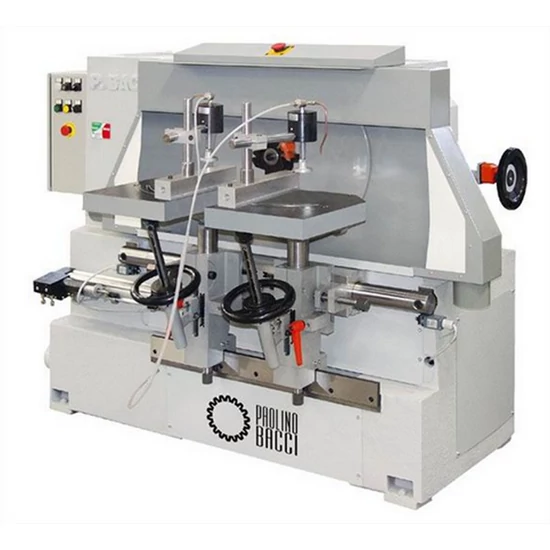

A TSG modell automata kétasztalos csapozó marógép, ami képes lekerekített csapok készítésére. A 2T modell képes tetszőleges dőlésszögű lekerekített csapok készítésére, valamint függőleges csapok készítésére az asztallaphoz képest.
Az automata lekerekített csapos marógép bármilyen dőlésszögű lekerekített csapot képes előállítani, sőt az asztal felületéhez képest függőleges csapokat is.
A maró forgási mozgása a csap körül mechanikus és folyamatos. A csap vastagsága, szélessége és dőlésszöge néhány másodperc alatt, a gép leállítása nélkül állítható.
Az asztalok váltakozó mozgását 1 db hidraulikus munkahenger vezérli, amely biztosítja a csapok pontos pozicionálását a referenciafelületekhez képest.
A standard gép fel van szerelve a repedésgátló ciklussal, amelyet akkor kell kiválasztani, amikor az anyag miatt erre valóban szükség van.
A fej folyamatos mozgása, a mechanika nagy precizitása, az öntvényváz által biztosított merevség és az asztalok mozgásának hidraulikus vezérlése lehetővé teszi a kiváló minőséget és a legmagasabb termelést.
| Szerszámok függvényében a csapozások lehetősége számtalan! |
|
|
Szerszámok függvényében a csapozások lehetősége számtalan! |
| Lekerekített csap készítése. |
|
|
Forradalmi újdonság a csapozás területén! |
|
Csapozási minták: 1. Vízszintes irányú 2. 45 fokos 3. Függőleges irányban történő csapozás. |
|
|
Illusztráció a gép működése közben mechanizmusról, vízszintes (1), 45 fokos (2) és függőleges irányban (3). |
| 185-068: sztenderd szerszám (HS) 185-120: cserélhető lapkás szerszám (opció) 185-066: HSS szerszám, maximális csapozási mélység 90 mm (opció) |
|
|
Bármilyen dőlésszögű lekerekített csap marására van lehetőség (opció) |
Paraméterek
| Maximális csapszélesség | 115 + 2R mm |
| Maximális csapvastagság | 0 - 42 mm |
| Maximális csapmélység | 10 – 45 mm |
| Maximális csapmélység speciális szerszámmal | 6 – 90 mm |
| Asztal dőlésszöge felfelé | 0 – 15° |
| Asztal dőlésszöge lefelé | 0 – 30° |
| Asztal oldalirányú dőlése | 0 – 20° |
| Támasztóvetetők dőlése | 0 – 45° |
| Maró forgástengelyének a dőlése | 0 – 90° |
| Marótengely fordulatszáma | 6000 ford/perc |
| Maróegység motor | 3 kW |
| Forgatómotor | 0,75 kW |
| Tömeg | 1100 kg |
| Csomagolási méret | 150 x 120 x 150 cm |
