Leírás

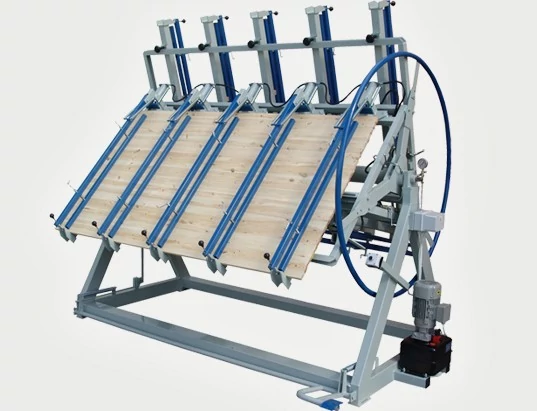

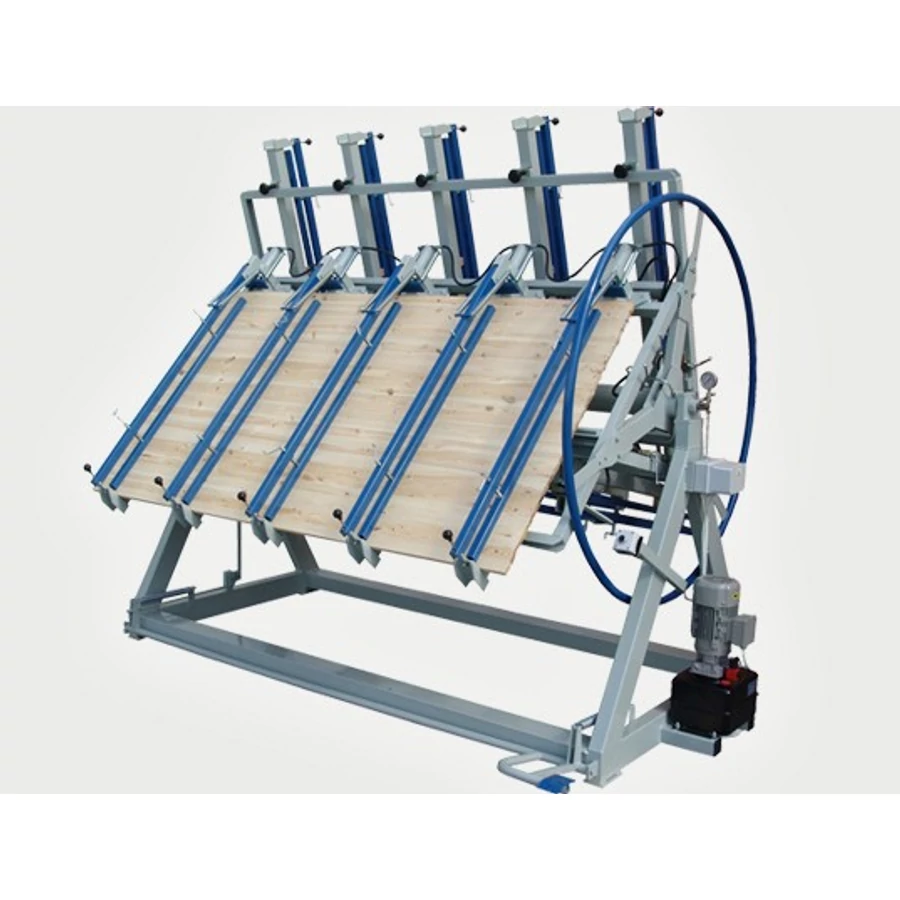

A TH3 termékcsalád egy táblásító csillagprés gépcsalád. Nevéből adódóan ennek a termékcsaládnak 3 táblásító szekciója van, így háromszor több anyagot van lehetőség egyszerre táblásítani. Egyszerű működtetésének és karbantartásának hála, az üresjárati idő is minimálisra csökkenthető, ez pedig jelentősen megnöveli a hatékonyságot!
Jelen gépünk esetében mindhárom keret szekción van nyomógerenda, mely a felső nyomórudak segítségével állítható. A forgórész helyzetét retesz és egy rugóval rögzített tárcsa határozza meg. A felső nyomórudak nyomóerejét excentrikus kézi karral lehet állítani. A hidraulikus hengerekben a nyomást egy központi egység biztosítja. Lehetőség van az összes henger együttes állítására is, vagy osztottan is be lehet állítani. Amennyiben ez utóbbi kerül használatra, úgy lehetőség nyílik a különböző asztalokon, de egyidejűleg, különböző méretű alapanyagok táblásítására.
Paraméterek
| TECHNIKAI JELLEMZŐK | |
| Munkahossz | 2500 mm |
| Munkaszélesség | 1250 mm |
| Munkavastagság | 40-90 mm |
| Munkahenger szám | 5 db |
| Ragasztási nyomóerő | 4 – 10 kg/cm2 |
| Munkahenger nyomási teljesítménye | 4 t hengerenként |
| Hidraulika rendszer nyomása | 4 – 20 MPa |
| Elektro-hidraulikus aggregát teljesítménye | 1,1 kW |
| Termelékenység | ~10 tábla/óra |
| Gép teljes magassága | 2800 mm |
| Feszültség | 400 V, 3 ph |
| Elektromos védelem | IP54 |
| Gép tömege | 1300 kg |
| Szállítási méret | 260x160x142 cm |
| Beüzemelés | 2 óra |
