Leírás

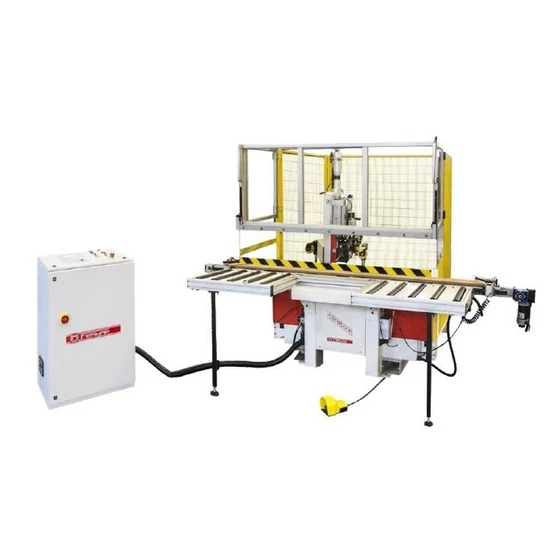

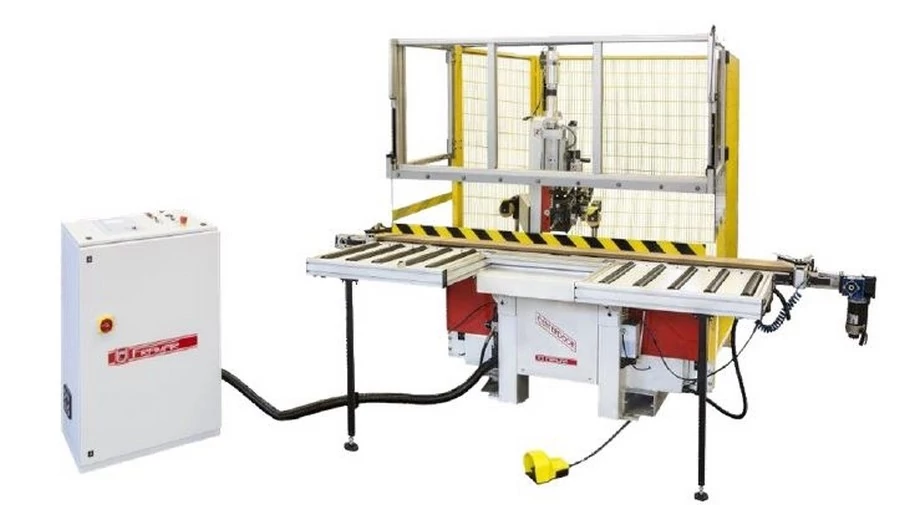

NC vezérléssel ellátott berendezés, ajtó és ablak megmunkálásához. Felhasználóbarát egyszerű kezelés és robusztus felépítés jellemzi a gépet, mely nélkülözhetetlen eleme minden nyílászáró gyártó cégnek.
Különböző formájú és méretű zárak, vasalatok, pántok és zsanérok helyének a kialakítására szolgál.
A szilárd gépváz maximális stabilitást és pontosságot biztosít a tengelyek mozgása során. A gép központi kézi működtetésű kenéssel rendelkezik.
A független kezelőszekrénybe telepített vezérlőrendszer kezeli az összes funkciót, mind kézi, mind automatikus módon.
Az oldalirányú védelem megakadályozza, hogy a kezelő véletlenül összeütközzön a gép mozgó részeivel. Az átlátszó kerítés, és az elülső oldalon reteszelt biztonsági védelem egyszerre biztosítja a láthatóságot és biztonságot.
|
Elvégezhető marási és fúrási műveletek paraméterei. |
|
|
Elvégezhető marási és fúrási műveletek paraméterei. |
| KÉRHETŐ TARTOZÉKOK | |||
| Vízszintes és függőleges maróegység a négyzet alakú maráshelyek elkészítéséhez, NC vezérléssel. |
|
|
Vízszintes dönthető egység, maximum 15°-ig, „Anuba” pántlyukakhoz. |
|
Függőleges egység az „Anuba” pántlyukak kivitelezéséhez. |
|
M1 elektronikus tengely, maximum 3°-os dőlésszöggel. |
|
|
Függőleges motoros tengely (1,5 kW, 18000 ford/perc). |
Fúrás” program: lehetővé teszi egyéb fúrási-marási feladatok elvégzését az M1 és M2 motorok által, különféle változó lépésekkel és átmérőkkel. |
||
|
„Maró” program: lehetővé teszi egyéb furások-marások kivitelezését az M2 motor által, különféle változó méretek és tengelytávolságok esetén. |
Új makró készítése, fémipari termékekhez. |
||
| PC-re telepíthető szoftver (Windows), ami lehetővé teszi a programkezelést (írás, módosítás, tárolás). |
|
Munkaasztal görgőkkel. |
|
Paraméterek
| X tengely (Hosszanti - vízszintes) | 530 mm |
| Y tengely (Keresztirányú) | 230 mm |
| Z tengely (Függőleges) | 280 mm |
| W tengely (Mobil asztal) | 1680 mm |
| Maximum marás mélység | 110 mm |
| Maximum munkadarab hossz | 2500 mm |
| Maximum munkadarab magasság | 70 mm |
| Vízszintes elektronikus tengely | 2,4 kW |
| Vízszintes elektronikus tengely fordulatszám | 12000 ford/perc |
| Függőleges tengely motorteljesítmény | 0,8 kW |
| Függőleges tengely fordulatszám | 6000 ford/perc |
| Maximum vízszintes marási átmérő | 16 mm |
| Vízszintes tengely szerszámbefogás | 25 ER |
| Maximum függőleges marási átmérő | 12 mm |
| Függőleges tengely szerszámbefogás | 20 ER |
| Maximum vízszintes hosszmarás | 150 mm |
| Maximum függőleges hosszmarás | 100 mm |
| Üzemi nyomás | 6 bar |
| Elszívócsonk átmérők (Kétféle méretben) (a) | 2 x 100 mm |
| Elszívócsonk átmérők (Kétféle méretben) (b) | 2 x 60 mm |
| Elszívás igény | 3400 m3/óra |
| Gép méretei | 330 x 200 x 190 cm |
| Telepítési méretek | 520 x 310 x 190 cm |
| Tömeg | 920 kg |
| Vezérlőpanel tömege | 85 kg |
| Beüzemelés | 8 óra |
| Ajánlott éves karbantartás | 2 alkalom |
