01. OMAS VARIO ablakgyártó szerszám 70000-W1 68 mm csap=120mm

OMAS vario gazdaságos ablakgyártó szerszám 68 mm-es keresztmetszethez. A szerszám bővíthető 78 és 88 mm keresztmetszethez.
Gyártó:
Cikkszám: 17570000WFN6800
Gyártó cikkszám: 70000W
Elérhetőség: Külső raktáron

Leírás

A vario kifejezést azon szerszámok megnevezésében alkalmazzuk, melyek nem csoport szerszámok, nincs meg minden pozíció, munkafolyamat (mint pl tok álló, vagy szárnybelső profil ) csoportonként külön fűzőre fűzve, hanem gazdaságossági szempontokat figyelembe véve, csak egy fűzőt használunk, melyen rajz alapján nekünk kell összeállítani a csoportokat. A gazdaságos tervezés miatt, egy szerszámot több csoportnál is felhasználunk, így a szerszám használata időben több, viszont az ára sokkal kedvezőbb, mint egy csoportszerszámé. Olyan műhelyeknek ajánljuk, ahol a nyílászáró gyártást nem sorozatgyártásban végzik.

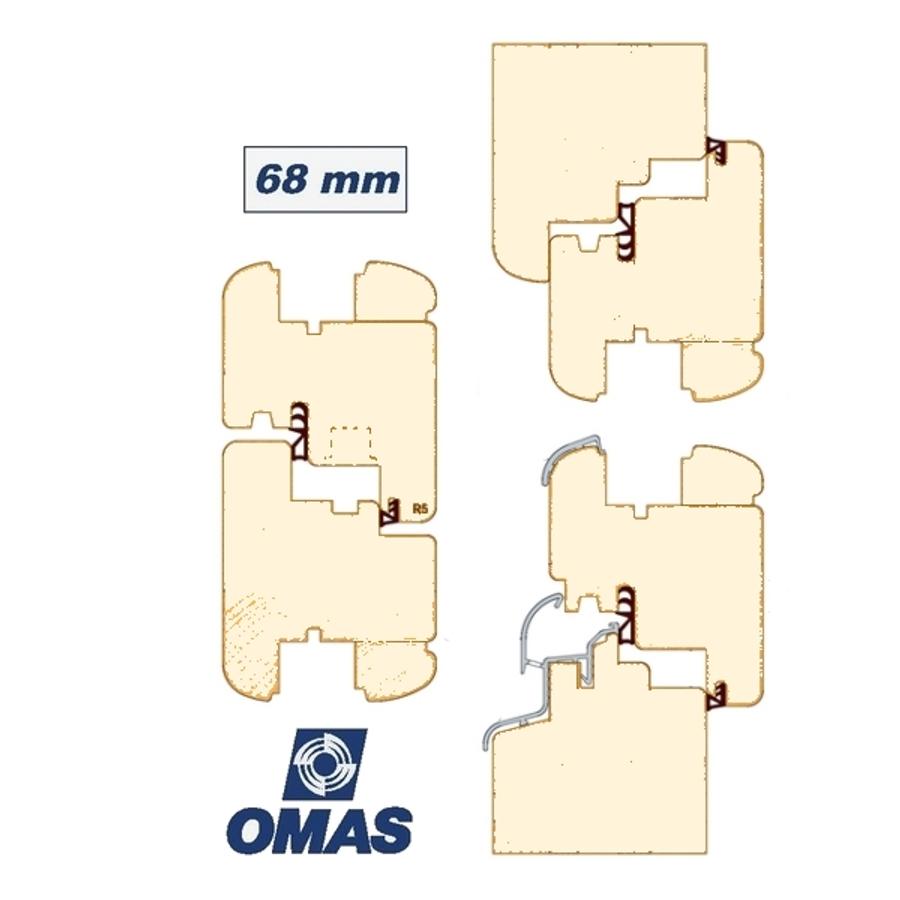

A 70000W szerszámmal két profil gyártható. Íves soft line és rusztikus profil. A rusztikus lapkacsomag opcionális, külön rendelhető.

A szerszám bővíthető 78 illetve 88mm keresztmetszetre.

Forgácsoló él anyaga:

HW keményfém

Forgácsoló él beépítése:

cserelapkás

Szerszám összeépítése:

Vario, gazdaságos

Szerszámtest:

acél

Szelvény vastagság:

68 mm

Max. csaphossz:

120 mm

Falc rendszer:

euró falc

Vízvető:

euró alumínium

Gumihelyek száma:

2 db

2. gumihely maró szerszám:

kivehető

Élek kerekítésének helye:

 kívül és a falcokban

Üvegléc kivágó szerszám:

tartalmazza

Üvegléc illesztése:

gérben

Zárhely maró szerszám:

tartalmazza

Csomagolás:

fa dobozban

Kések száma a csapozókon:

2

Csapok száma a tokon:

2

Csapok száma a szárnyon:

2

Ragasztási felület:

Nagy

Legnagyobb szerszámátmérő:

320

Prés nyomóerő:

normál

Élezés:

nem lehetséges

Legyártható ablakok száma
egy garnitúra lapkával (borovi) kb.:

~1000 db

Kések száma összesen:

17 db

Gépkönyv:

A készlet tartalmazza

Faminták az összeépítéshez:

tartalmazza

Alapkészlettel legyártható:

Bukó nyíló ablak,középen felnyíló,
bejárati ajtó betét és küszöb nélkül



Paraméterek

Csaphosszúság 120 mm
Forgásirány RH jobbos
Forgácsoló él kialakítása Cserelapkás
Forgácsoló él anyaga Wolfram karbid keményfém
Sorolható kialakítású szerszám igen
Kézi előtolással használható igen
Termékcsalád 70000W

katalógus oldal
