Leírás

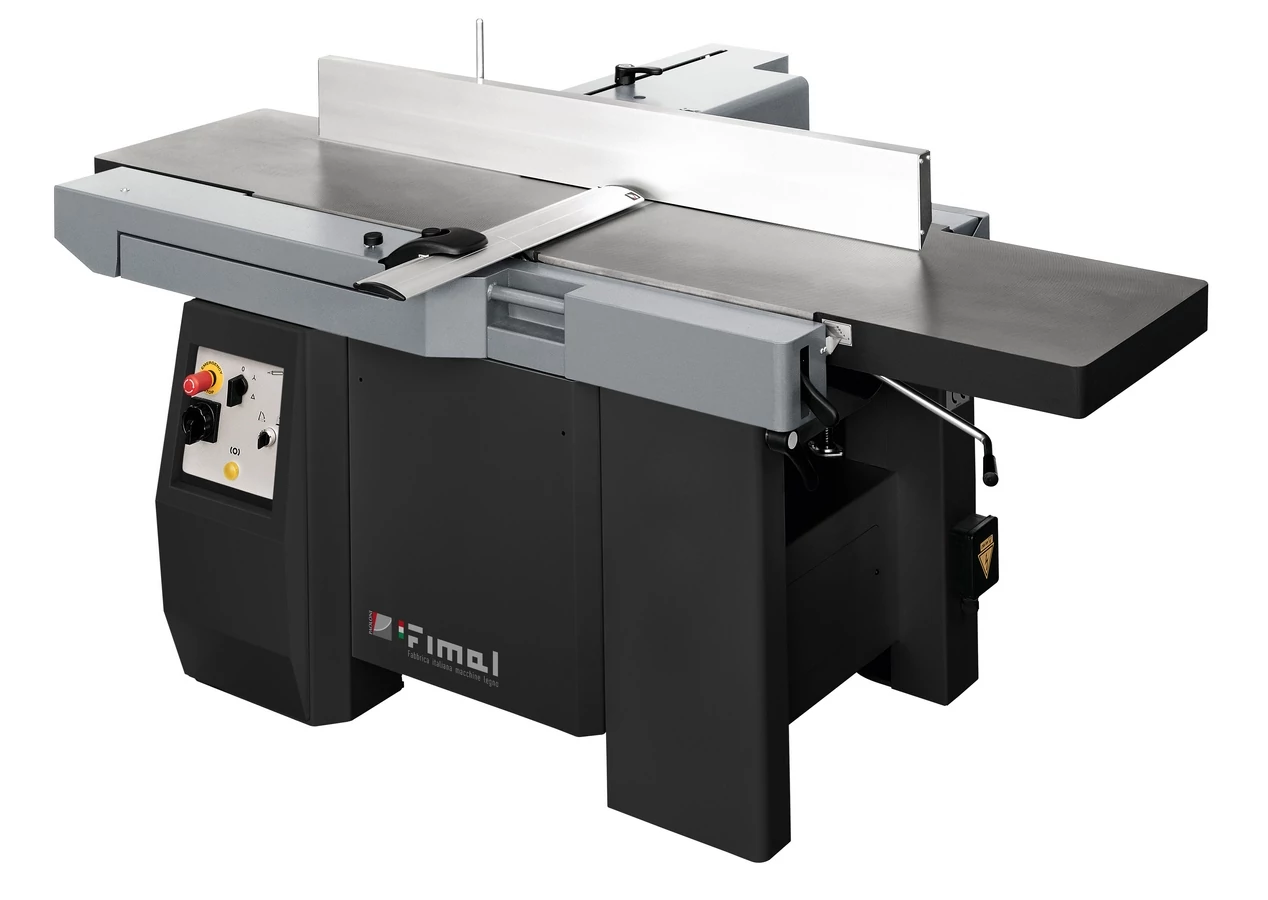

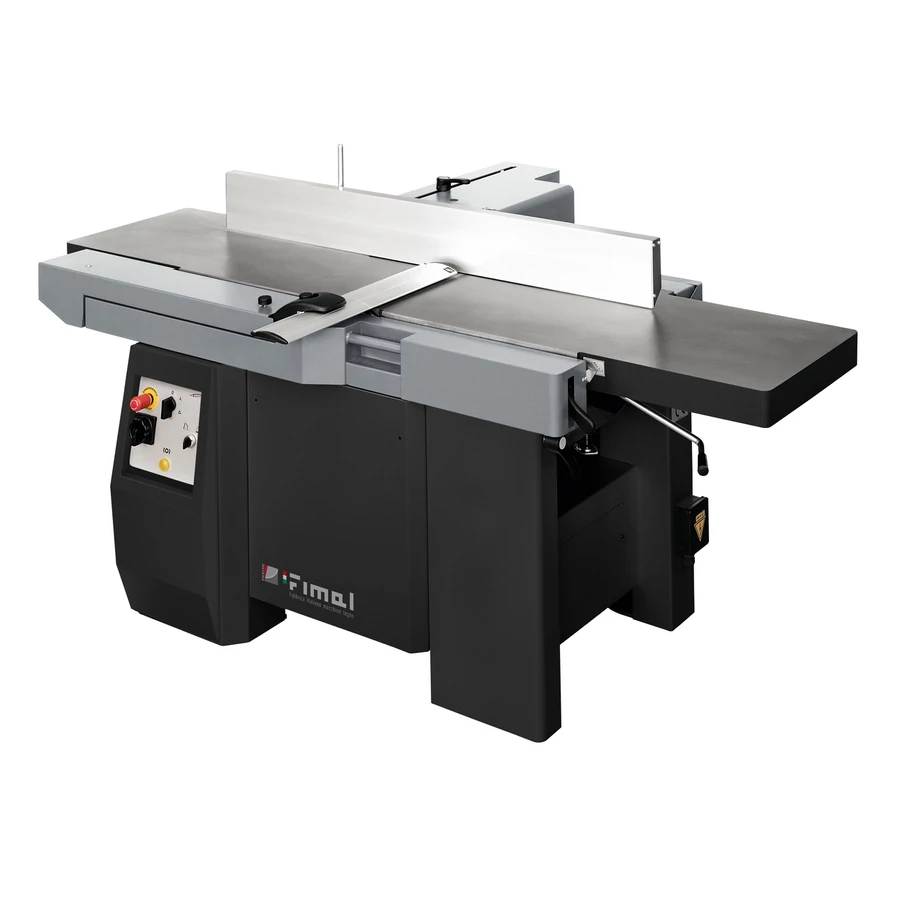

A gép masszív hegesztett acélvázzal rendelkezik a vibrációmentes működésért. Az egyengetési műveletet a hosszú öntvényasztal és a széles vezetővonalzó segíti. A vezetővonalzó mozgatása csapágyazással ellátott egyedülálló lineáris vezetéken állítható, a vezetővonalzó pozíciója gyors rögzítő karokkal biztosítható. Vastagolási funkciójának tekintetében a következő felszereltségek kiemelendők. Motoros vastagolóasztal emeléssel és egy tizedmilliméter pontos digitális kijelzővel rendelkezik, a gyors méretbeállítás támogatására. Négyorsós, külső ponton elhelyezett vastagsági asztalemelése maximálisan biztosítja a pontosságot. Az elektromosan felnyitható egyengetőasztalokkal gyorsabb az átállás egyengetésről vastagolásra.
Alapfelszereltség:
Késtengely-védelem az egyengető asztalon
Szinkronizált egyengető asztal emelés kézi nyitással
Átfordítható forgácsterelő-védőburkolat
Gyalukés garnitúra
Vastagoló asztal elektromos emelése
Vastagoló asztal magasságának mechanikus kijelzője
Mágneses hőkioldó biztosíték
d120 mm-es elszívócsonk
CE felszereltség:
Elektromos felszerelések EU szabvány szerint
Biztonsági mikrokapcsoló az egyengető asztalon és a forgácsterelő lemezen
Túlterhelés elleni mágneses hőkioldó biztosíték
Zárható főkapcsoló
Vészleállító gomb
Elektromágneses fék
Porelszívó csatlakozó, 120 mm
Egyengető késtengely védelem
Maximális fogásmélység egyengetéskor: 8 mm
| Vezetővonalzó, mely 0 ° és 45 ° szögben dönthető, állítása gyors és könnyű, rögzítése karral történik. |
|
|
A vezetővonalzó dőlés mértékét mérőskála mutatja. |
| 4 pontos alátámasztás a vastagoló asztalban. Az asztal anyaga öntöttvas, a vastagoló asztal emelése motoros, magasságának kijelzése mechanikus. |
|
|
Könnyű és gyors átállás vastagolásról egyengetésre és fordítva. |
| Átfordítható forgácsterelő védőburkolat. |
|
|
Vastagoló asztal magasságának digitális kijelzője (opció). |
| Kiegészítő vonalzó a keskeny munkadarabok megmunkálásához (opció). |
|
|
TERSA gyalutengely (opció). |
| Súrlódáscsökkentő henger a vastagoló asztalban (opció). |
|
|
Osztott behúzó henger (opció). |
| KÉRHETŐ TARTOZÉKOK | |||
|
Paoloni 5,5 kW-os motor (274DR53E0402000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 7,5 kW-os motor (274DR53E0403000). Csak géppel együtt rendelhető opció. |
|
Paoloni gyalutengely, egyszer használatos megfordítható gyalukéssel (274DR5328030000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni spirál gyalutengely (274DR5328060000). 87 db keményfém lapka, 15x15x2,5mm, R95, 37 °, csökkentett tűréshatárral Csak géppel együtt rendelhető opció. |
|
Paoloni hosszlyukfúró egység (274DR5337050000). Csak géppel együtt rendelhető opció. |
|
Paoloni kiegészítő vonalzó a keskeny munkadarabokhoz (274DR5346020000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni Aigner gyaluvonalzó, 1300 mm hosszú, kiegészítő vonalzó a keskeny munkadarabokhoz (274DR5346040000). Csak géppel együtt rendelhető opció. |
|
Paoloni automata csillag-delta kapcsoló (274DR5361100000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni osztott behúzóhenger (274DR5381010000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni osztott behúzóhenger és gumibevonatú henger (274DR5381020000) Csak géppel együtt rendelhető opció. |
|
Paoloni gumibevonatú henger a kimeneti oldalon (274DR5381040000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 2 db súrlódáscsökkentő henger a vastagoló asztalban (274DR5382030000). Csak géppel együtt rendelhető opció. |
Paraméterek
| Maximális gyalulható (munkadarab) szélesség | 530 mm |
| Maximális gyalulható (munkadarab) vastagság | 250 mm |
| Gyalukések száma | 4 db |
| Gyalukések mérete (H x Sz x V) | 530 x 35 x 3 mm |
| Egyengető asztal nyitás módja | egyben nyitható |
| Vastagoló asztal magasság állítás módja | motorosan fel/le |
| Előtolási sebesség | 5 / 7 / 9 / 12 m/perc |
| Motor | 4 kW / 400 V / 3 fázis |
| Feszültség | 400 V / 3 fázis |
| Gyalutengely átmérője | 120 mm |
| Gyalutengely fordulatszáma | 4800 1 / perc |
| Egyengető asztal szélessége | 530 mm |
| Egyengető asztal teljes hossza | 2300 mm |
| Egyengető vonalzó méretei (H x Sz) | 1200 x 175 mm |
| Egyengető vonalzó dönthetősége | 0 - 45° |
| Maximális fogásmélység egyengetésnél | 8 mm |
| Vastagoló asztal mérete (H x Sz) | 530 x 930 mm |
| Maximális fogásmélység vastagolásnál | 8 mm |
| Hosszlyukfúró egység | opció |
| Maximális furat szélessége | 250 mm |
| Maximális furat mélysége | 170 mm |
| Maximális furat magassága | 210 mm |
| Tokmányba fogható szerszám átmérője | 0 - 16 mm |
| Elszívó csonk átmérő | 120 mm |
| Szállítási méret | 230 x 100 x 100 cm |
| Tömeg | 750 kg |
| Beüzemelés | 2 óra |
| Ajánlott éves karbantartás | 1 alkalom |
