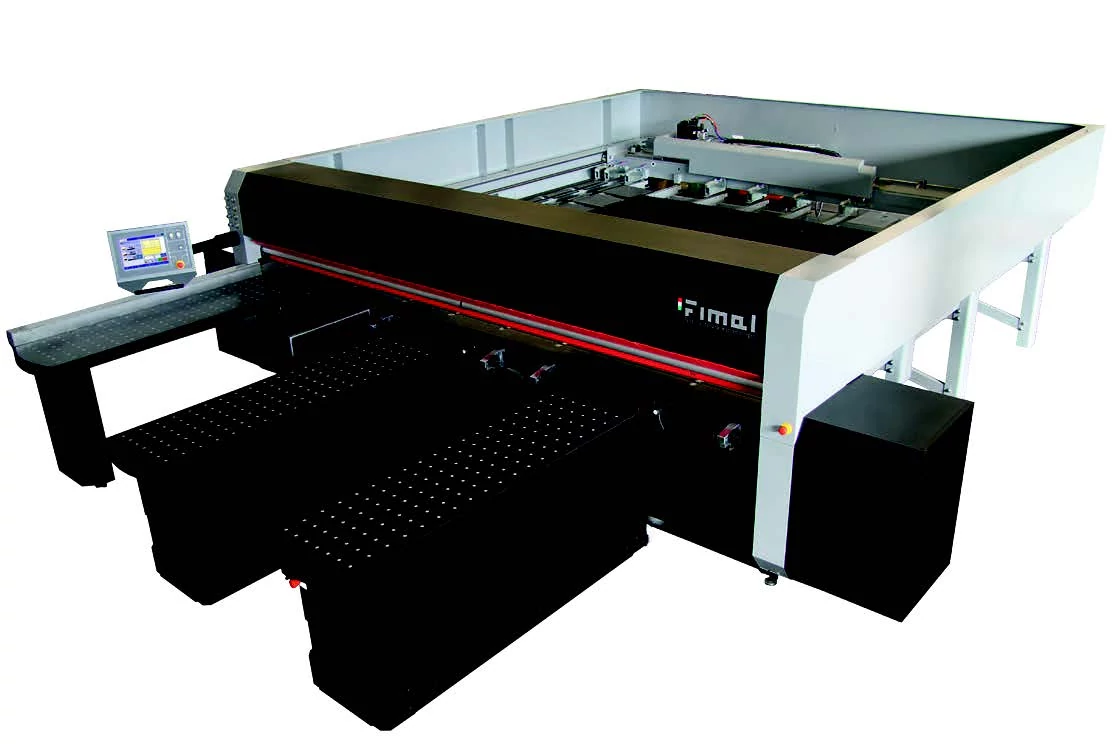

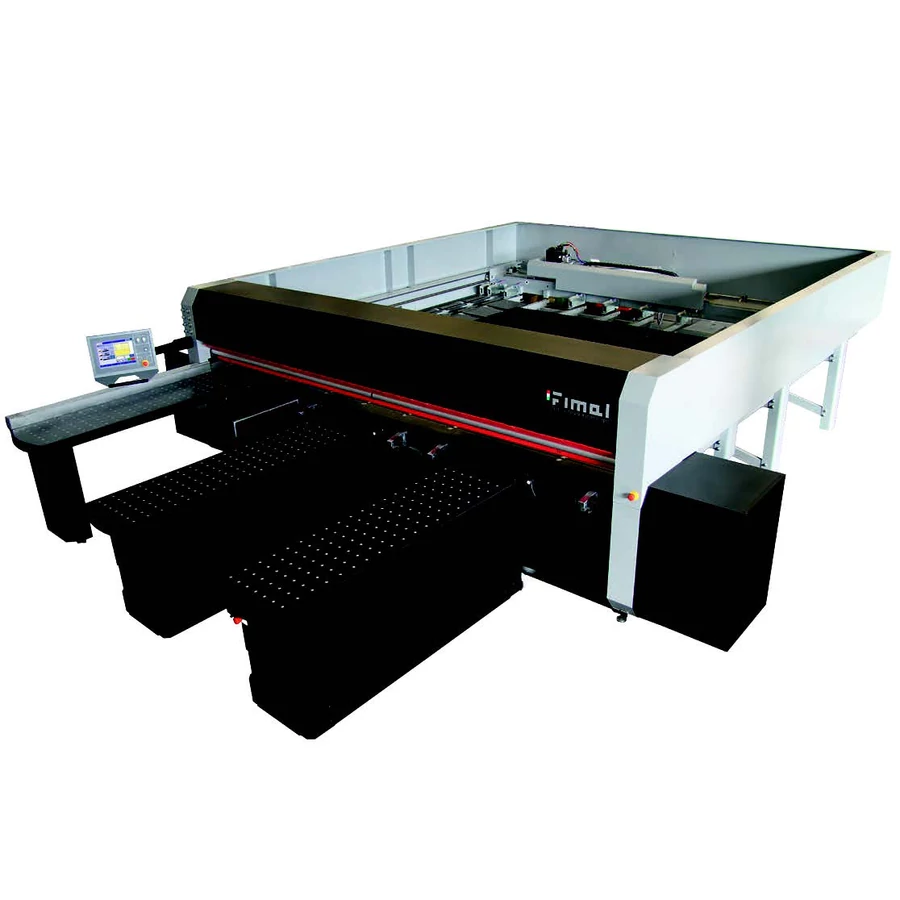

Paoloni KR-SPIN 46 táblafelosztó központ

Vízszintes táblafelosztó, amelyet mind a sorozatgyártási igények kielégítésére, mind az egyedi gyártású (ún.: lotto one) táblák előállítására fejlesztettek ki anélkül, hogy az átfutási/gyártási időt befolyásolná. Az innovatív ROTOMATIC rendszernek köszönhetően, amely az első hosszanti vágással készített csíkokat automatikusan a keresztirányúhoz igazítja, a kész munkadarab előállításának produktivitása és pontossága már nem függ a kezelőtől. A kezelő egyetlen feladata a kész munkadarabok kivétele a gépből.

 Alap és munkaasztal: Egyedi, robusztus, acélrácsból hegesztett gépház CNC fémmegmunkáló gépen csak egy helyzetben állítva, hogy garantálják minden egyes méret nagy precizitását és a felület ortogonalitását (pontos merőlegességű szög a térelemek között). Acélból készült megerősített munkaasztal, karcolásgátló bakelit borítással, a panelek védelme érdekében.

Fűrészlap kocsi: Tömör acél szerkezet, amely az alábbiakat tartalmazza: fő fűrészlap - független motorral; elővágó fűrészlap - független motorral; változtatható sebességű fűrészkocsi az optimális mozgás érdekében; "uszony" alakú oldalrendező tológerenda a vágási vonal mentén, illetve por fúvóka; integrált elszívócsonk garantálja a por 80%-ának elszívását.  A fő fűrészlap emelése edzett lineáris vezetőkön keresztül történik a fűrészlap merőlegességének garantálása érdekében. A fűrészkocsi vízszintes mozgását kerek acél vezető garantálja. A hatékony porelszívás közvetlenül a vezetőktől történik. Széles tengelytávolság a két vezető között, hogy a fűrészkocsi a lehető legnagyobb stabilitással bírjon. Öntöttvas görgők, V-profillal, az egész csoport zökkenőmentes mozgása érdekében.

Nyomógerenda: Két szilárd szerkezetű, független működésű nyomógerenda, amely garantálja a panel hátoldalának és a vágásvonal első részének erős/stabil tartását. Pneumatikus mozgatást vezetőrudak biztosítják, torziós kiegyensúlyozással. A nyomógerenda pneumatikus nyomóereje állítható. A védőfüggöny és a biztonsági rúd megakadályozza a fűrészlappal való véletlen ütközését és/vagy az összetörését.
Tológerenda: Erős, vastag csőszerkezetből készült tolórudak a merevség és a pontosság garantálásához. Kefe nélküli motor a mozgáshoz, torziós rudak rendszere és edzett acélból készült vezető és fogaskerék, hogy garantálják a pozicionálás pontosságát, a H-profilú erős vastag gerenda nagy precizitást és stabilitást kölcsönöz az egész szerkezetnek. 8 szorítóval ellátva, amely lehetővé teszi a szorítónyomás pontos beállítását. Kefe nélküli motoros gerenda a panel keresztirányú fordításához. A panelek hátoldalának kefékkel történő megtámasztása kettős előnnyel jár: a panel felületének védelmét és a kicsi és nagy panelek mozgásának elősegítését szolgálja.

Elülső emelőasztal: Igény szerint a gép felszerelhető 2 elülső emelőasztallal, szinkronizált mozgással és oldalsó kézi beállítással. A lineáris motoros mozgatás lehetővé teszi a panelek egymás utáni adagolását. A központi rendszer által vezérelve a kiválasztott számú táblát kezeli.CNC vezérlő egység: Állítható irányító panel, 15" méretű érintőképernyős számítógéppel, ami Windows 10 IOT rendszerrel működik. FIMAL ROTOMATIC szoftver, mely a következőket tartalmazza: kézi félautomata és félautomatikus haladó üzemmód; automata (hagyományos) üzemmód - mind a hosszirányú + mind a keresztirányú vágáshoz a gép bal oldalán; automatikus jobb oldali üzemmód - a hosszirányú vágás esetén a gép jobb oldalán működik + keresztirányú vágás esetén a gép bal oldalán; ROTOMATIC automatikus rendszer - a hosszirányú vágás esetén a gép jobb oldalán működik a vágásvonal automatikus elforgatásával + a gépen belül annak bal oldalához pozícionál a keresztirányú vágáshoz.

Programozás: A nesting vágások és alcsoportok irányítása. Zoom ablak a vágási terv megjelenítéséhez a folyamatban lévő vágás kiemelésével és a pihenő vagy hulladékdarab kromatikus megkülönböztetésével. A programírás szakaszában a szoftver javasolja a kezelőnek a ROTOMATIKUS vagy automatikus üzemmódot, a vágási séma megvalósíthatóságához igazodván. A folyamatban lévő munkadarabról értesítés a kezelőnek abban az esetben, ha a harmadik vagy a negyedik alsó szintnél további fordulásra van szükség (nesting vágások). Hiba diagnosztika és riasztások. Naplólista az operatív sorrend előzményeinek ellenőrzéséhez és a gép állapotának megfigyeléséhez. Nyelv beállítása. Nyílt szoftver, amely csatlakoztatható és bármilyen más optimalizáló szoftverrel együtt működtethető, csupán egy testreszabott utófeldolgozó vagy konvertáló eszköz segítségével is. A vállalati hálózathoz való csatlakozás lehetősége LAN (szabványos) vagy WiFi (opcionális) segítségével.

KÉRHETŐ TARTOZÉKOK
3 db 2000x600 mm levegős front asztal; az elülső fix, a másik kettő mozgatható, a standard asztalok helyett, 1,1 kW-os motorral (274KR4664140000). Csak géppel együtt rendelhető opció.			Elülső asztalemelés csomag, amely az alábbiakat tartalmazza:                  - 3 db levegős front asztal, 2000x600 mm                                  - az elülső fix, a 2. és a 3. mozgatható és motorizált emelésű    - vágási ciklus indító/leállító gomb a harmadik asztalon 1,1 kW-os légpárnás motor                                                     - max. súly kapacitás: 850 kg                                                      - emelési lökethossz: 240 mm  (a standard asztal helyett)(274KR4664240000). Csak géppel együtt rendelhető opció.
Elektromos fűrészlap magasság vezérlés, pneumatikus emeléssel (274KR4641030000). Csak géppel együtt rendelhető opció.			Elővágó csomag, amely tartalmazza a szoftvert és a moduláris fűrészlap emelést (274KR4637800000). Csak géppel együtt rendelhető opció.
Érintőképernyős előkészítés az optimalizáláshoz (az optimalizáló szoftvert nem tartalmazza - 274KR462P010000). A könnyebb programozás érdekében billentyűzettel és egérrel szállítva. Csak géppel együtt rendelhető opció.			"Fimal A" szoftver az irodai PC-re, táblák vágásának optimalizálásához, az alábbi jellemzőkkel: - adatátvitel USB eszközzel (a memóriakulcsot nem tartalmazza az ár) - csak egy anyag és vastagság, egy elővágás - 1 táblaméret és 45 darabméret (max. 135 darab) (274KR4687625130). Csak géppel együtt rendelhető opció.
"Fimal B" szoftver az irodai PC-re, táblák vágásának optimalizálásához, az alábbi jellemzőkkel: - adatátvitel USB eszközzel (a memóriakulcsot nem tartalmazza az ár) - csak egy anyag és vastagság, egy elővágás - 2 táblaméret és 50 darabméret (max. 500 darab)(274KR4687625140). Csak géppel együtt rendelhető opció.
