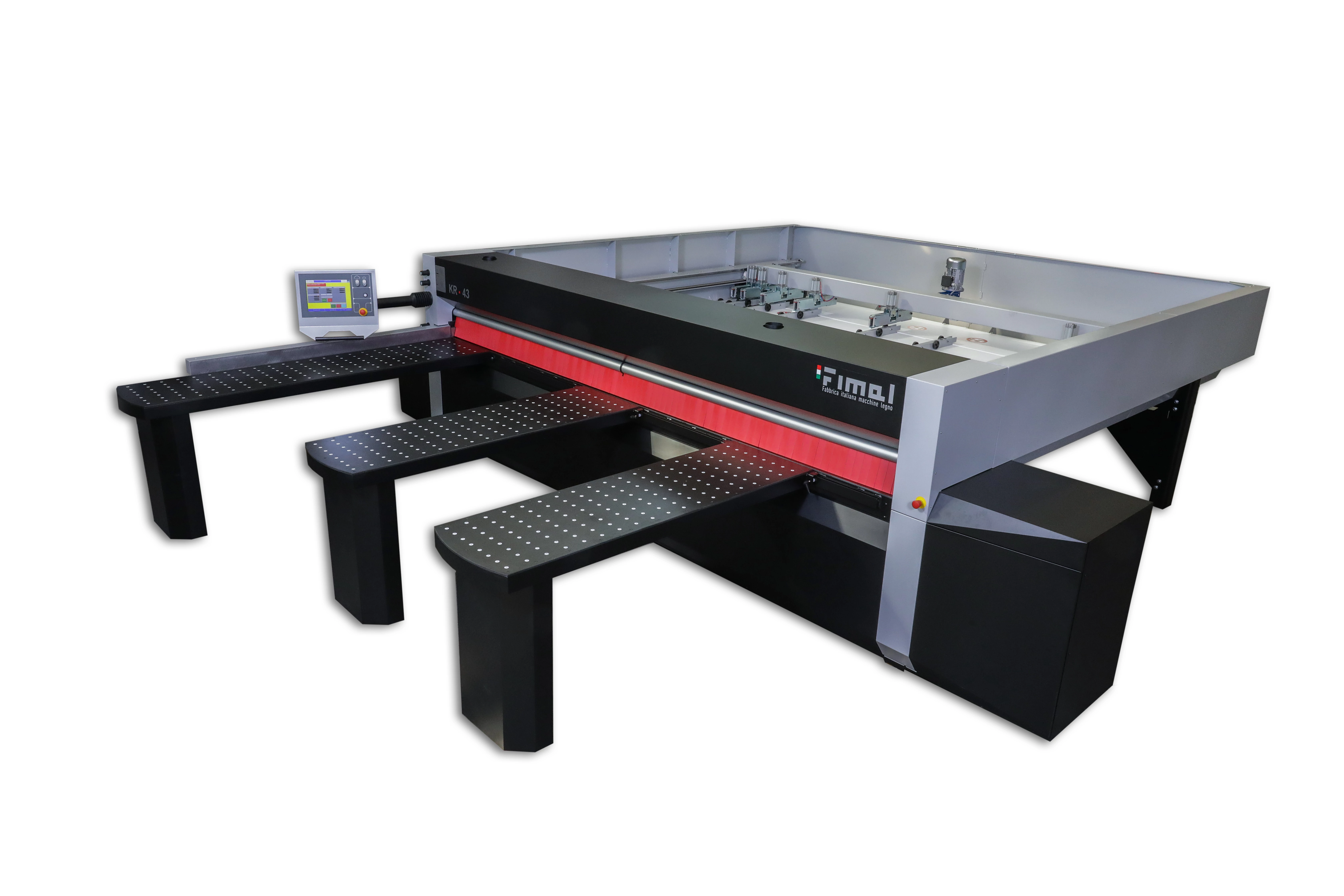

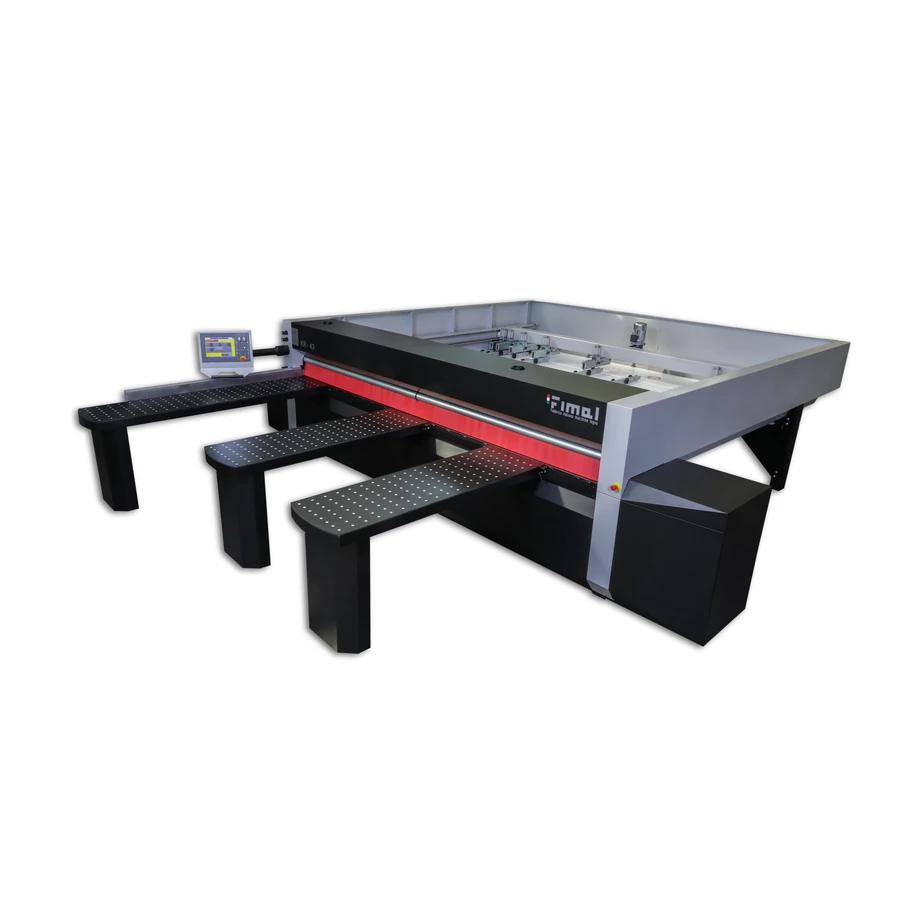

Paoloni KR32 nyomógerendás lapszabászgép 7,5 kW

A gépváz két elemből áll, amit két oldalsó függőleges elem köt össze. Ez a hídszerkezet képes ellensúlyozni a nyomógerenda által kifejtett erőt és a vágandó anyag súlyát. A fő vázszerkezet a fűrészkocsi megvezetését is biztosítja, ami központosított görgőn mozog a fűrész közelében elhelyezett edzett vezetősínen. Annak érdekében, hogy tovább garantáljuk a tökéletes kapcsolatot, minden központosított görgőt kombinálunk egy ellentétes ellennyomású görgővel. Ennek eredményeként megszűnik minden olyan rezgés, amely hátrányosan befolyásolhatja a vágás minőségét

A fűrészkocsi mozgását fogaskerék rendszerrel történő átvitel biztosítja, amely zajcsökkentő hatású, egyúttal jelentősen csökkenti a rezgéseket is egy állandó 50 m / perc előtolási sebesség mellett.

A tológerenda mozgása mindig a gép vezérlésének közvetlen felügyelete alatt történik, a precíz méretbeállítást mágnesszalag biztosítja.

Megfelelően méretezett precíziós vázszerkezet és a fogaskerekek biztosítják a pontos és párhuzamos tológerenda mozgást.

A gép hátsó asztal független mozgású görgőkkel van felszerelve, hogy elkerülje a finom felületű panelek karcolását.

A tológerenda 5 pneumatikus anyagmegfogóval van felszerelve a KR 32-en és 6 darab van a KR 43-on;

Az anyagmegfogók szorítóereje pneumatikusan szabályozható, hogy megfeleljenek a vágandó anyagnak.

A fűrészlapot egyszerűen, gyorsan és biztonságosan lehet cserélni egyetlen egy kulcs segítségével. A fűrészlap a kezelőpanel oldalán helyezkedik el.

Az elővágó lap magasság állítása illetve kívülről is elvégezhető, anélkül, hogy a fűrészlapot időközben le kéne állítani.  A műveletet megkönnyíti egy LED-es megvilágítású kis ablak.

A gumibevonatú oldalrendező henger pneumatikus nyomással biztosítja a pontos beállítást, a gumibevonat pedig megvédi a megmunkálandó anyagok széleit a sérülésektől.

Az ipari PC-n található, 15” érintőképernyővel ellátott numerikus vezérlés garantálja a vágás teljesen automatikus kezelését. A vágásminták lehetnek akár nagyon összetettek, az optimalizáló szoftver segítségével megoldott az érintett tengelyek mozgása (nyomógerenda, fűrész egység, táblamozgató egység). A hatékony diagnosztikai és hibaelhárító program teljes körű üzeneteket küld az esetleges meghibásodásokról (levegő ellátás, biztonsági kapcsoló stb.), így biztosított a problémák gyors megoldása.

Postforming elővágó fűrész:

- Vízszintes és függőleges beállítások a vezérlő panelről és relatív megjelenítés

- 230 mm átmérőjű posforming elővágó fűrészlap 45 mm maximális fűrészlapkimelkedéssel

- Elővágás lehetséges mind a bemenetnél, mind a kimenetnél

(opció)

Vezérlőpanelről programozható fűrészlap magasság állítás a legjobb vágási minőség érdekében.

Rendkívül hasznos opció a hornyok és „vakablakok” esetében. Az egyes minták el is menthetők a vezérlésen.

Inverter a fűrészlap forgási sebességének állításához (opció).

A forgási sebesség 2500 és 4500 1/perc között állítható a kezelőpanelen.

További opció a fűrészlap hűtése és kenése, az inverteres gépre.

"Optimalizáló1" szoftver az irodai PC-re táblák vágásának optimalizálásához, az alábbi jellemzőkkel:

- adatátvitel USB eszközzel (nem tartalmazza az ár)

- csak egy anyag és vastagság, egy elővágás

- 1 táblaméret és 45 darabméret (max. 135 darab)

- szálirány és szélezés kezelés

(opció)

Címkenyomtató, mely tartalmazza:

- Kompakt thermal transfer nyomtató

- nyomtatási szélesség: 104 mm

- nyomtatási sebesség: 102 mm/mp

- nyomtatási felbontás: 203 dpi (8 pont/mm)

- címkeszerkesztő és nyomtató szoftver

- "Optimizer1" vágás optimalizáló szoftver

A vágási ciklus optimalizálása, a rejtett idők csökkentése és a panelek kézi mozgásának minimalizálása céljából

operátor, a jobb oldalon történő munkavégzéshez választható szoftver lehetővé teszi, hogy a KR43 modell hosszanti irányban 3200 mm-t vágjon.

A panelek a gép jobb oldalán helyezkednek el és így megkönnyítik a vágandó csíkok elhelyezését

a gép bal oldalán keresztirányban.

Kiegészítő megfogó (opció)
(Csak egy db extra megfogó adható hozzá a géphez!)

Kérésre a tológerendát egy további pneumatikus megfogóval lehet felszerelni, az egyedi vágási igények megoldásához.

Szögvonalzó szögvágásokhoz (opció)

Paoloni hátsó biztonsági kerítés (274KR3236110000).

Csak géppel együtt rendelhető opció.

Vezérlőtábláról programozható fűrészlap magasság, mely az alábbiakat tartalmazza:
- rendszer ablakok vágásához a táblákban
- rendszer vaklyukak vágásához

(274KR32KR435616).

Csak géppel együtt rendelhető opció.

Vezérlőtábláról programozható fűrészlap magasság                 (Windows-zal) (274KR32KR435657).

Csak géppel együtt rendelhető opció.

Postforming elővágó fűrész:
- Vízszintes és függőleges beállítások az elektromos tábláról és relatív megjelenítés
- 230 mm átmérőjű posforming elővágó fűrészlap 45 mm maximális fűrészlapkimelkedéssel
- Elővágás lehetséges mind a bemenetnél, mind a kimenetnél
(Kizárólag az 56/16 opcióval együtt elérhető)

(274KR32KR435913).

Csak géppel együtt rendelhető opció.

1 db 2500x600 mm front asztal 2000 mm-es vonalzóval + 2 db 1000x600 mm front asztal, a standard asztalok helyett (274KR32KR436407).

Csak géppel együtt rendelhető opció.

3 db 1200x600 mm levegős front asztal, a standard asztalok helyett (274KR32KR436408).

Csak géppel együtt rendelhető opció.

1 db 2500x600 mm levegős front asztal + 2 db 1200x600 mm front asztal, a standard asztalok helyett (274KR32KR436409).

Csak géppel együtt rendelhető opció.

4 db 1200x600 mm levegős asztal, a standard asztalok helyett (274KR32KR436410).

Csak géppel együtt rendelhető opció.

1 db 2500x600 mm levegős front asztal + 3 db 1200x600 mm front asztal, a standard asztalok helyett (274KR32KR436411).

Csak géppel együtt rendelhető opció.

1 db 2500x600 mm levegős front asztal + 2 db 2500x600 mm front asztal, a standard asztalok helyett (274KR32KR436412).

Csak géppel együtt rendelhető opció.

1 db 2000x600 mm levegős front asztal + 2 db 2000x600 mm front asztal, a standard asztalok helyett (274KR32KR436414).

Csak géppel együtt rendelhető opció.

A fűrészlap hűtése és kenése. Kötelező választani a 85/04 opció választásakor (274KR32KR436902).

Csak géppel együtt rendelhető opció.

Szögvonalzó szögvágásokhoz az 1200x600 mm frontoldali mozgatható asztalon; kiegészítőként az elülső mozgatható asztalokhoz (274KR3276020000).

Csak géppel együtt rendelhető opció.

Szögvonalzó szögvágásokhoz az 1200x600 mm frontoldali mozgatható asztalon; kiegészítőként az elülső mozgatható asztalokhoz (274KR3276040000).

Csak géppel együtt rendelhető opció.

Inverter a fűrészlap forgási sebességének szabályozásához (274KR32KR438504).

Csak géppel együtt rendelhető opció.

Fűrészkocsi mozgatás fogasrúddal kapcsolt fogaskerék rendszerrel (274KR32KR439104).

Csak géppel együtt rendelhető opció.

Szoftver az irodai PC-re programíráshoz (274KR8762519000).

Csak géppel együtt rendelhető opció.

Emelő asztal programvezérelt platformmal
- A platform rendezhető a görgős asztallal frontoladali adagoláshoz
- Platform kapacitása: 2500 kg
- Maximum táblaméretek: 3200x2200 mm
- Maximális táblarakat magasság: 450 mm
- Tábla pozíció beolvasás
- Minimális táblavastagság: 10 mm (csak 3300 mm hasznos tológerenda mélységgel.)

(274KR321T030000).

Csak géppel együtt rendelhető opció.

Címkenyomtató, mely tartalmazza:
- Kompakt thermal transfer nyomtató
- nyomtatási szélesség: 104 mm
- nyomtatási sebesség: 102 mm/mp
- nyomtatási felbontás: 203 dpi (8 pont/mm)
- címkeszerkesztő és nyomtató szoftver
- "Optimizer1" vágás optimalizáló szoftver

(274KR32KR431V03).

Csak géppel együtt rendelhető opció.

Címkenyomtató, mely tartalmazza:
- Kompakt thermal transfer nyomtató
- nyomtatási szélesség: 104 mm
- nyomtatási sebesség: 102 mm/mp
- nyomtatási felbontás: 203 dpi (8 pont/mm)
- címkeszerkesztő és nyomtató szoftver
- "Optimizer2" vágás optimalizáló szoftver

(274KR32KR431V04).

Csak géppel együtt rendelhető opció.

Kiegészítő megfogó. Csak egy db extra megfogó adható hozzá a géphez (274KR3005824000).

Csak géppel együtt rendelhető opció.

"Optimalizáló1" szoftver az irodai PC-re táblák vágásának optimalizálásához, az alábbi jellemzőkkel:
- adatátvitel USB eszközzel (nem tartalmazza az ár)
- csak egy anyag és vastagság, egy elővágás
- 1 táblaméret és 45 darabméret (max. 135 darab)
- szálirány és szélező kezelés

(274KR8762513000).

Csak géppel együtt rendelhető opció.

"Optimalizáló2" szoftver az irodai PC-re táblák vágásának optimalizálásához az alábbi jellemzőkkel:
- adatátvitel USB eszközzel (nem tartalmazza az ár)
- csak egy anyag és vastagság, egy elővágás
- 5 táblaméret és 250 darabméret (max. 500 darab)
- szálirány és szélező kezelés

(274KR8762514000).

Csak géppel együtt rendelhető opció.
