Leírás

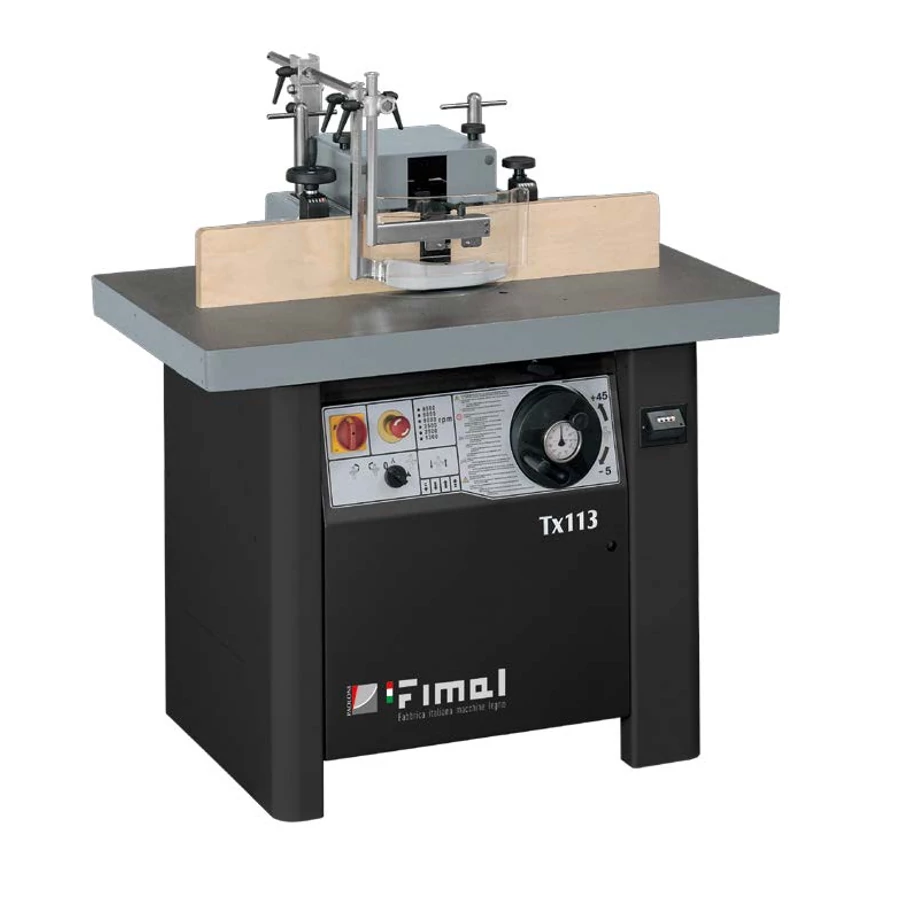

Precíziós kialakítás és mérettűrés jellemzi a gépet. A masszív acélszerkezet speciális merevítőkkel garantálja a stabilitást és vibrációmentességet. Az öntöttvas asztalhoz rögzített tengelykialakítás precíz munkavégzést eredményez. A vezetővonalzót tized milliméter pontossággal lehet állítani. Fontos kiemelni, hogy a marótengely asztalnyílásának mérete ablakgyártó szerszámok használatát is lehetővé teszi. A tengely kialakítása igazán speciális, ugyanis temperált és keményített acélból készült. Az ebbe beépített elektronikus kiegyensúlyozó egység a leghatásosabb megoldás a gép és a tengely rezgéseinek csillapításához. Az alapfelszereltség része az excenteres munkadarab-leszorító, ami garantálja a tökéletes munkadarab rögzítést. Kiemelhetjük, hogy a tizedmilliméter pontossággal tengelymagasság állító biztosítja a munkadarabok mérethűségét. A karos ékszíjfeszítés segítségével másodpercekre rövidül a fordulatszám-váltás. Motoros tengelyemelés a "T" változatnál. Dönthető tengellyel rendelkező gép esetén (TX) a tengely emelése szintén motoros, de a döntést egy kézikerék segítségével lehet beállítani. A dőlés szögét egy indikátor óra mutatja, mely a kézikeréken kerül elhelyezésre.
A marógép rendelhető fix tengellyel (T változat) és dönthető tengellyel (TX változat) is.
ALAPFELSZERELTSÉG
A gép hátsó részén elhelyezett 120 mm-es porelszívó csatlakozó.
Tizedes pontosságú kijelző a tengelyemeléshez.
Nagy első ajtóval rendelkezik a könnyebb sebességváltás megoldásához.
|
Vezetővonalzó védőburkolattal. |
|
|
A gépen található 6. sebesség, melyből az 1300 fordulat/perc csiszoló profilok használatát teszi lehetővé. |
|
A gép nagy ajtókkal van felszerelve, amely lehetővé teszi a gyors sebességváltást. |
|
|
Ívkövető védőburkolat a biztonságos munkavégzés érdekében (opció). |
|
MK5 cseretengely alkalmazásával felsőmarókat is használhatunk (opció). |
|
|
Paoloni Hermetic típusú alumínium vonalzó, ami lehetővé teszi, hogy csak a szerszám által szükséges hely legyen szabadon a vezetővonalzón (opció). Összesen 11 lap, egyenként 10 mm magas. |
|
A vezetővonalzót tized milliméter pontossággal lehet állítani. |
|
|
Az elektromos vezérlőpanel a kezelő irányában helyezkedik el. A marás magasságát egy mechanikus kijelző jelzi, amelynek 1/10 mm pontossága lehetővé teszi a gyors beállítást, próbamegmunkálás nélkül. |
| Dönthető tengely -5 / +45 fokban (TX változat esetén) |
|
||
| KÉRHETŐ TARTOZÉKOK | |||
|
Paoloni 1 fázisú motor (274T11303010000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 5,5 kW-os motor (274050300000000). Csak géppel együtt rendelhető opció. |
|
Paoloni kétrészes komplett MK5-ös cseretengely (274181100000000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni tengely fordulatszám kijelző (274490100000000). Csak géppel együtt rendelhető opció. |
|
Paoloni Hermetic típusú alumínium vonalzó (274530400000000). Összesen 11 lap, egyenként 10 mm magas. Csak géppel együtt rendelhető opció. |
|
|
Paoloni 6 sebességes fordulatszám kijelző, 10.000 Ford/perc fordulatszámig (274T11379020000). Csak géppel együtt rendelhető opció. |
|
Paoloni hőkioldó biztosíték 5,5 kW-os motorhoz (kötelező opció nagyobb motor teljesítmény esetén) (2748702MARÓGÉP0). Csak géppel együtt rendelhető opció. |
|
|
Paoloni vészleállító gomb távirányítóval túlterhelés leoldás elkerülésére (274880400000000). Csak géppel együtt rendelhető opció. |
|
Paoloni extra MK5 felső tengely (274320036000000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni változtatható tengely forgásirány (274735736200000). Csak géppel együtt rendelhető opció. |
|
Paoloni 2 ütköző a Hermetic alumínium lapokhoz (274806000100000). Csak géppel együtt rendelhető opció. |
|
Paoloni ívkövető védőburkolat, mely utólag is rendelhető a (274K00000000001) cikkszámon. |
|
| Paoloni csapozó védőburkolat, mely utólag is rendelhető a (274K00000000002) cikkszámon. |
|
Paoloni automata csillag-delta indítás (2746110MARÓGÉP0). Csak géppel együtt rendelhető opció. |
|
Paraméterek
| Asztal mérete | 1200 x 700 mm |
| Asztal magasság | 900 mm |
| Asztalba süllyeszthető maximális szerszámátmérő | 320 mm |
| Maximális szerszámátmérő a védőburkolatban | 220 mm |
| Maximális szerszámátmérő a csapozó burkolatban | 320 mm |
| Marótengely átmérője | igény szerint választható, d 30 / 40 / 50 mm |
| Marótengely hossza | 180/200 mm |
| Marótengely hossza a munkaasztal felett | 140-180 mm |
| Marótengely függőleges méretkijelzése | tizedmilliméter pontos számjegykijelző |
| Tengely döntésének mértéke | -5°/+45° (TX változat esetén) |
| Marótengely döntése | kézikerékkel (TX változat esetén) |
| Marótengely dőlésszögének a kijelzése | analóg |
| Marótengely sebessége | 1300 / 2500 / 3500 / 5000 / 6000 / 8500 1 / perc |
| Vezetővonalzó méretkijelzése | tizedmilliméter pontos számjegykijelző |
| Elszívócsonk átmérő | 120 mm |
| Motor | 4 kW |
| Tömeg | 380 kg |
| Szállítási méret | 120 x 80 x 108 (TX változat: 120 x 105 x 108) cm |
| Beüzemelés | 2 óra |
| Ajánlott éves karbantartás | 1 alkalom |
