Leírás

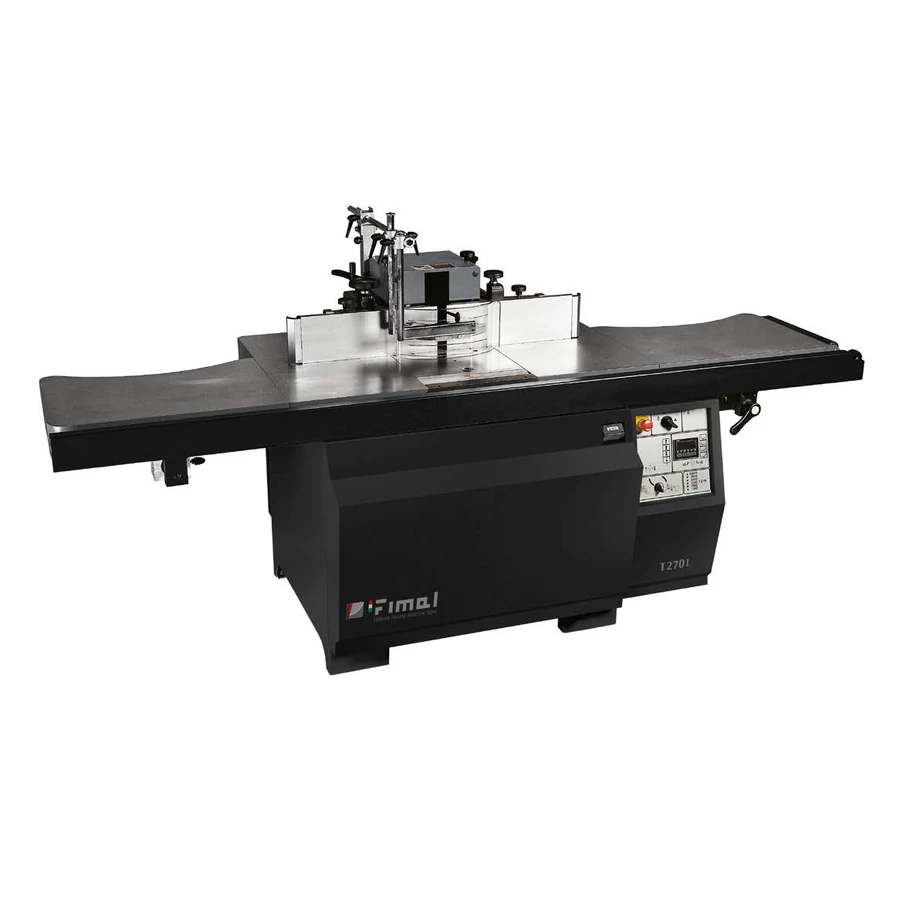

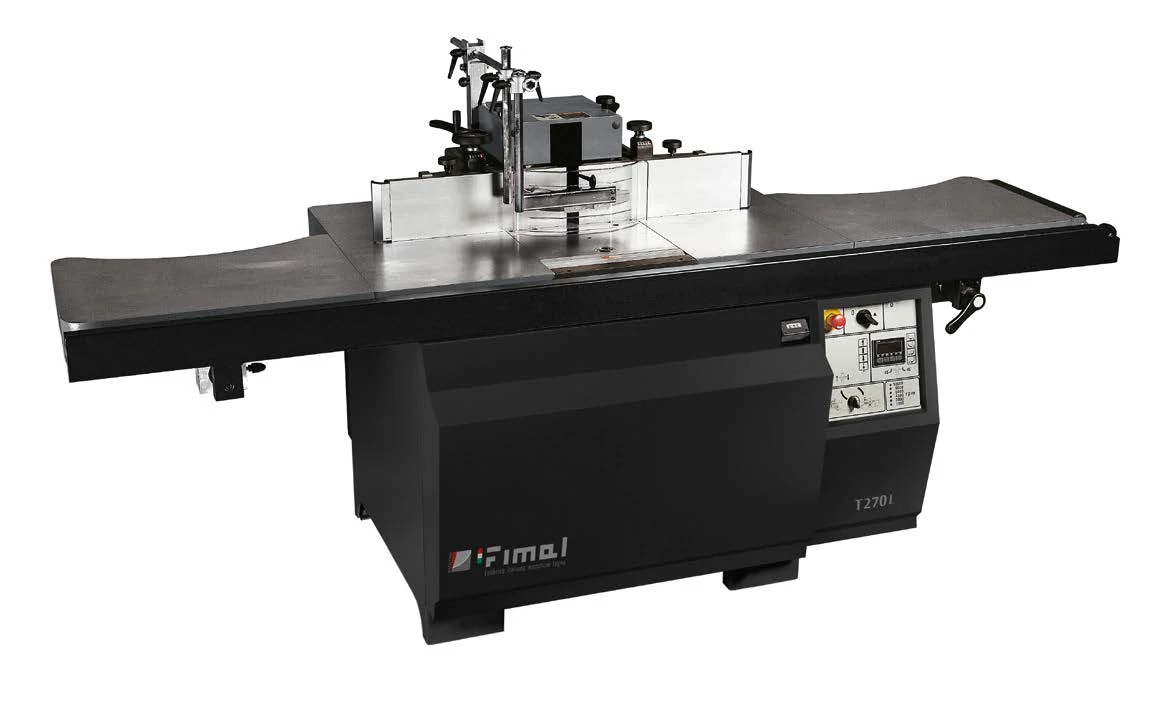

A Paoloni legnagyobb marógépe, amit kimondottan nyílászáró gyártáshoz fejlesztettek ki. Precíz kialakítás, nagyméretű öntvény maróasztalok és extra hosszú 270 mm-es marótengely jellemzi a gépet. A gazdag alapfelszereltségen túl az egyedi igényeket figyelembe véve számos kérhető tartozékkal lehet felszerelni.
Precíziós kialakítás és mérettűrés jellemzi a gépet. A masszív acélszerkezet speciális merevítőkkel garantálja a stabilitást és vibrációmentességet. Az öntöttvas asztalhoz rögzített tengelykialakítás precíz munkavégzést eredményez. A vezetővonalzót tized milliméter pontossággal lehet állítani. Fontos kiemelni, hogy a marótengely asztalnyílásának mérete ablakgyártó szerszámok használatát is lehetővé teszi. A tengely kialakítása igazán speciális, ugyanis temperált és keményített acélból készült. Az ebbe beépített elektronikus kiegyensúlyozó egység a leghatásosabb megoldás a gép és a tengely rezgéseinek csillapításához. Az alapfelszereltség része az excenteres munkadarab-leszorító, ami garantálja a tökéletes munkadarab rögzítést. Kiemelhetjük, hogy a tizedmilliméter pontossággal tengelymagasság állító biztosítja a munkadarabok mérethűségét. A karos ékszíjfeszítés segítségével másodpercekre rövidül a fordulatszám-váltás.
Alapfelszereltség
Fogasléccel állítható alumíniumlapos vezetővonalzó (max szerszámátmérő 250 mm) numerikus kijelzővel és kézi kerékkel a vonalzó pontos állításához.
Numerikus kijelzővel és kézi kerékkel rendelkezik, melyet csak a bemeneti oldali vonalzó állításához használhatunk a gyors rögzítés elérése érdekében.
Tizedes pontosságú automata tengelymagasság állítás.
Szerszámok nélkül állítható horony az asztalnak a szerszámok átmérőjétől függő beállításához.
Nagy első ajtó a gyors sebesség változtatáshoz.
Tengelymagasság pneumatikus rögzítése.
Elektromos előkészítés előtolóhoz.
Sebesség beállítás led-es kijelzése
|
Szabadalmaztatott rolós asztalnyílás állítás. A szerszám átmérőnek megfelelően pontosan beállítható az asztalnyílás mérete, a vezetővonalzó leszerelése nélkül! Az állításhoz nincs szükség szerszámra elegendő egy reteszt elfordítani. |
|
|
Szabadalmaztatott gyors vezetővonalzó rögzítés. A rögzítő karokat elegendő 90°-ban elfordítani a nyitáshoz vagy a záráshoz. A vezetővonalzó emelése és elfordítása motoros. Visszazáráskor a pozíciót speciális érzékelők ellenőrzik. |
| A kezelőpanelek membrán nyomógombokkal vannak felszerelve. A tengely emelése és süllyesztése motoros (ez alapfelszereltség), a beállított méret egy digitális kijelzőn olvasható le. A tengelymagasság kijelzése szintén digitális. |
|
|
Az L/CL típusoknál a megerősített az asztalszélesítés biztosítja a nehéz munkadarabok alátámasztását! Az alátámasztás pontos rögzítését egy mozdulattal lehet elvégezni, ami a Paoloni szabadalma. |
|
A vezetővonalzó pozíciója kézikerékkel tizedmilliméter pontossággal egy fogasléces rendszeren keresztül állítható. Ez a rendszer nagyon pontos beállítást biztosít, így nincs szükség próbagyártásra a megmunkálás során. |
|
|
CE normának megfelelő védőburkolat. |
|
CE normának megfelelő ívkövető védőburkolat (opció). |
|
|
Csapozó védőburkolat (opció). |
|
Opcionális felszereltség az Inverteres tengely fordulatszám állítás 900 - 10.000 1/perc között, amely lehetővé teszi a legmegfelelőbb szerszámfordulatszám kiválasztását mind a szerszám átmérője, mind a megmunkált anyag típusának megfelelően. Ez az inverter nagyon alacsony sebesség (900 1/perc) beállítását is lehetővé teszi, olyan munkák elvégzésére, mint például a profil csiszolás. |
|
|
Felső üveglécikivágó egységgel is rendelhető a marógép, ami lehetővé teszi, hogy a nyílás zárógyártásnál a prifilozással egy műveletben (időben) kerüljön kivágásra az üvegléc. Ez növelni a hatékonyságot és csökkenti a gyártási idő. Amikor nincs szükség a felső üvegléckivágóra, akkor egy pneumatikus egység gombnyomásra a maróasztal mögé dönti, így nincs útban más marási műveleteknél (opció). |
| Felső üvegléckivágó egység, fotó 2. |
|
|
Felső üvegléckivágó egység, fotó 3. |
|
Motorosan felnyitható és lehajtható a védőburkolat. Ez jelentősen megkönnyíti és kényelmesebbé teszi a szerszámcserét. Lecsukott állapotban gyorsreteszelő rögzíti a burkolatot. A működtető kapcsoló felszereltségtől függően a gép frontoldalán vagy a felső vezérlőpanelen található. |
|
|
Paoloni Hermetic típusú alumínium vonalzó, ami lehetővé teszi, hogy csak a szerszám által szükséges hely legyen szabadon a vezetővonalzón (opció). Összesen 11 lap, egyenként 10 mm magas. |
|
Programozás 2 vezérelt iránnyal (elektronikus vezérlés a tengely függőleges és a vonalzó vízszintes beállításának programozásához) vagy 3 vezérelt iránnyal (elektronikus vezérlés a tengely függőleges állításhoz és döntéshez, valamint a vonalzó vízszintes beállításának programozásához). A vezérlőpanel opciótól függően a gép frontoldalán vagy függő vezérlőpanelen kerül elhelyezésre. |
|
|
Programozás 2 vezérelt iránnyal (elektronikus vezérlés a tengely függőleges és a vonalzó vízszintes beállításának programozásához) vagy 3 vezérelt iránnyal (elektronikus vezérlés a tengely függőleges állításhoz és döntéshez, valamint a vonalzó vízszintes beállításának programozásához). A vezérlőpanel opciótól függően a gép frontoldalán vagy függő vezérlőpanelen kerül elhelyezésre. |
| KÉRHETŐ TARTOZÉKOK | |||
|
Paoloni 1 fázisú motor (274T27003010000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 7,5 kW-os motor (274T27005040000). Csak géppel együtt rendelhető opció. |
| Paoloni csapozó védőburkolat, mely utólag is rendelhető a (274K00000000002) cikkszámon. |
|
|
Paoloni ívkövető védőburkolat, mely utólag is rendelhető a (274K00000000001) cikkszámon. |
|
Paoloni Hermetic típusú alumínium vonalzó (274T270530400000). Összesen 11 lap, egyenként 10 mm magas. Csak géppel együtt rendelhető opció. |
|
Paoloni 2 ütköző a Hermetic alumínium lapokhoz (27T2704806000100). Csak géppel együtt rendelhető opció. |
|
|
Paoloni felső vezérlő panel automata csillag-delta kapcsolóval (274T27054010000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni felső üvegléc kivágó egység (274T27055030000). Csak géppel együtt rendelhető opció. |
|
Paoloni automata csillag-delta indítás (2746110MARÓGÉP0). Csak géppel együtt rendelhető opció. |
|
Paoloni inverteres tengely fordulatszám állítás 900-10000 ford./perc között (274T27085040000). Csak géppel együtt rendelhető opció. |
|
|
Programozás 2 vezérelt iránnyal, vezérlőpanelen: Csak géppel együtt rendelhető opció. |
|
|
Programozás 2 vezérelt iránnyal, függő vezérlő panelen: Csak géppel együtt rendelhető opció. |
|
Programozás 3 vezérelt iránnyal, vezérlőpanelen: Csak géppel együtt rendelhető opció. |
|
|
Programozás 3 vezérelt iránnyal, függő vezérlőpanelen: Csak géppel együtt rendelhető opció. |
|
Paoloni forgatható előtoló szupport a felső vezérlő panelen (274300483000000). Csak géppel együtt rendelhető opció. |
Paoloni rögzített előtoló szupport (274T27067856290). Csak géppel együtt rendelhető opció. |
||
|
Paoloni változtatható tengely forgásirány (274T270735736200). Csak géppel együtt rendelhető opció. |
|
||
Paraméterek
| Asztal mérete | 2500 x 780 mm |
| Asztal magasság | 900 mm |
| Asztalba süllyeszthető maximális szerszámátmérő | 320 mm |
| Asztalba süllyeszthető maximális szerszámmagasság | 210 mm |
| Maximális szerszámátmérő a védőburkolatban | 250 mm |
| Maximális szerszámátmérő a csapozó burkolatban | 320 mm |
| Asztal hosszabbítás | alapfelszereltség |
| Asztal szélesítés | alapfelszereltség |
| Csapozó kocsi típusa | L - asztalhosszabbító + szélesítő adapter |
| Csapozókocsi mérete | 900 x 370 mm |
| Csapozókocsi (asztal) anyaga | öntvény |
| Marótengely átmérője | igény szerint választható, d 40 / 50 mm |
| Marótengely hossza | 270 mm |
| Marótengely (függőleges) elmozdulása | 210 mm |
| Marótengely sebessége | 3000 / 4500 / 6000 / 8000 / 10000 1 / perc |
| Vezetővonalzó előre-hátra állítása | fogasléces, kézikerékkel |
| Vezetővonalzó méretkijelzése | tizedmilliméter pontos számjegykijelző |
| Bal oldali vezetővonalzó előre-hátra állítása | kézikerékkel |
| Bal oldali vezetővonalzó méretkijelzése | tizedmilliméter pontos számjegykijelző |
| A védőburkolat és vezetővonalzó motoros felnyitása | alapfelszereltség |
| Elszívócsonk átmérő | 120 mm |
| Motor | 5,5 kW |
| Tömeg | 790 kg |
| Beüzemelés | 2 óra |
| Ajánlott éves karbantartás | 1 alkalom |
