Leírás

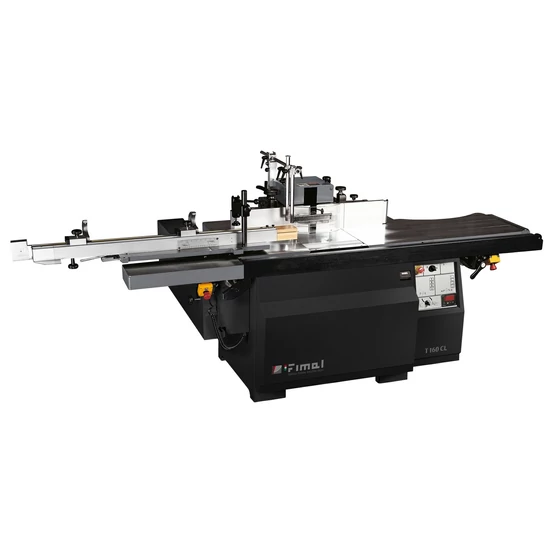

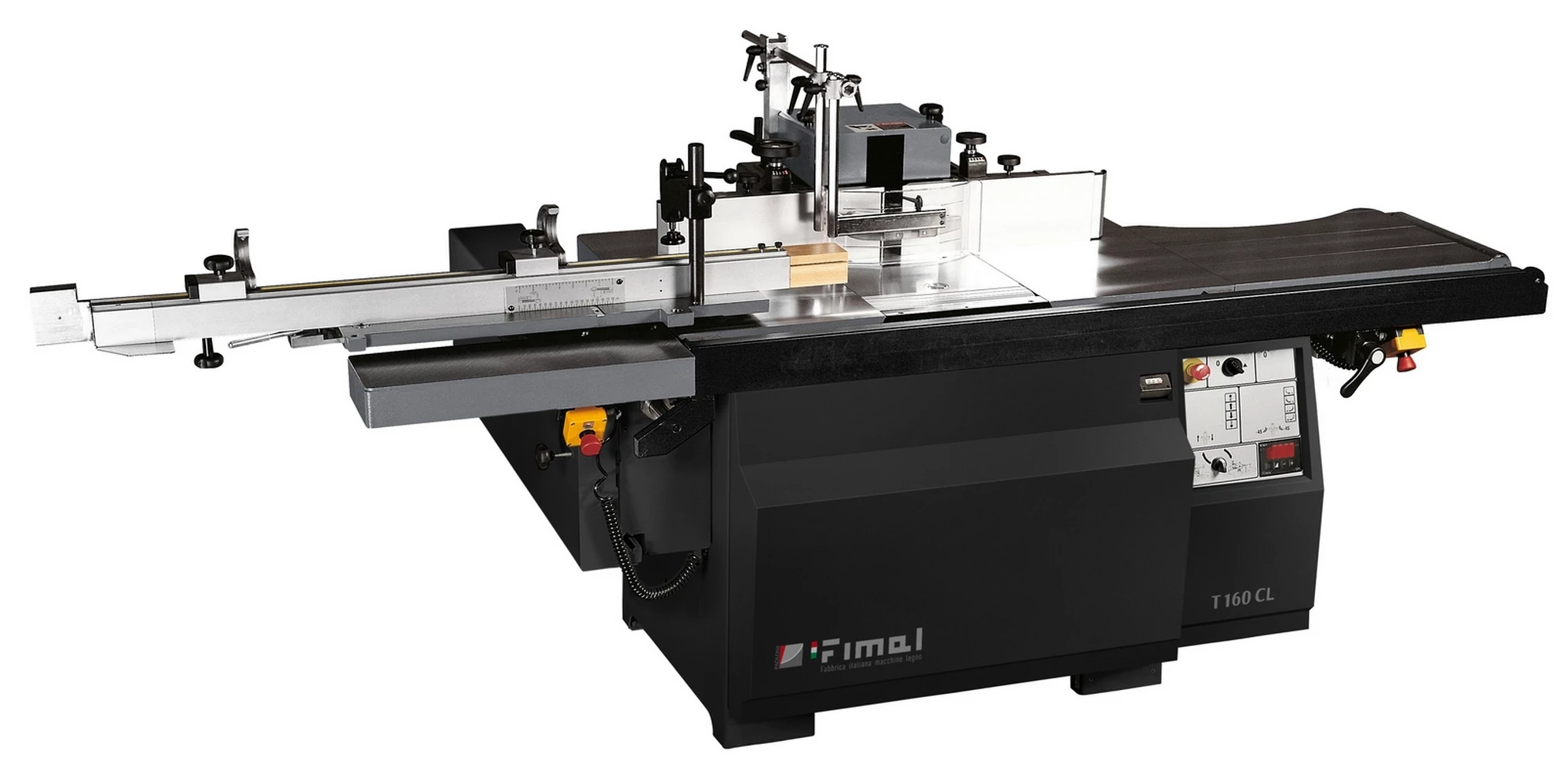

Precíziós kialakítás és mérettűrés jellemzi a gépet. A masszív acélszerkezet speciális merevítőkkel garantálja a stabilitást és vibrációmentességet. Az öntöttvas asztalhoz rögzített tengelykialakítás precíz munkavégzést eredményez. A vezetővonalzót tized milliméter pontossággal lehet állítani. Fontos kiemelni, hogy a marótengely asztalnyílásának mérete ablakgyártó szerszámok használatát is lehetővé teszi. A tengely kialakítása igazán speciális, ugyanis temperált és keményített acélból készült. Az ebbe beépített elektronikus kiegyensúlyozó egység a leghatásosabb megoldás a gép és a tengely rezgéseinek csillapításához. Az alapfelszereltség része az excenteres munkadarab-leszorító, ami garantálja a tökéletes munkadarab rögzítést. Kiemelhetjük, hogy a tizedmilliméter pontossággal tengelymagasság állító biztosítja a munkadarabok mérethűségét. A karos ékszíjfeszítés segítségével másodpercekre rövidül a fordulatszám-váltás.
A marógép rendelhető fix tengellyel (T változat) és dönthető tengellyel (TX változat) is.
Motoros tengelyemelés a "T" változatnál. A dönthető tengellyel rendelkező gép esetén (TX) a tengely emelése és döntése IS motoros, a dőlés szögét digitális kijelzőn lehet leolvasni.
|
Dönthető tengely +45 / - 45 fokban (TX változat esetén) |
|
|
Szabadalmaztatott rolós asztalnyílás állítás. A szerszám átmérőnek megfelelően pontosan beállítható az asztalnyílás mérete, a vezetővonalzó leszerelése nélkül! Az állításhoz nincs szükség szerszámra elegendő egy reteszt elfordítani. |
|
Gyors szerszámzár és -kioldó rendszer. |
|
|
A kezelőpanelek membrán nyomógombokkal vannak felszerelve. A tengely emelése és süllyesztése motoros (ez alapfelszereltség), a beállított méret egy analóg kijelzőn olvasható le. Opcióban kérhető digitális kijelző a tengelymagasság kijelzéséhez. Dönthető tengelyes változat setén (TX) a tengely döntése motoros, + 45 / - 45 fokban, a dőlési szög digitális kijelzőről olvasható le. |
|
Az L/CL típusoknál a megerősített az asztalszélesítés biztosítja a nehéz munkadarabok alátámasztását! Az alátámasztás pontos rögzítését egy mozdulattal lehet elvégezni, ami a Paoloni szabadalma. |
|
|
CE normának megfelelő védőburkolat. |
|
CE normának megfelelő ívkövető védőburkolat (opció). |
|
|
Csapozó védőburkolat (opció). |
|
Opcionális felszereltség az Inverteres tengely fordulatszám állítás 900 - 10.000 1/perc között, amely lehetővé teszi a legmegfelelőbb szerszámfordulatszám kiválasztását mind a szerszám átmérője, mind a megmunkált anyag típusának megfelelően. Ez az inverter nagyon alacsony sebesség (900 1/perc) beállítását is lehetővé teszi, olyan munkák elvégzésére, mint például a profil csiszolás. |
|
|
Felső üveglécikivágó egységgel is rendelhető a marógép, ami lehetővé teszi, hogy a nyílászárógyártásnál a prifilozással egy műveletben (időben) kerüljön kivágásra az üvegléc. Ez növelni a hatákonyságot és csökkenti a gyártási idő. Amikor nincs szükség a felső üvegléckivágóra, akkor egy pneumatikus egység gombnyomásra a maróasztal mögé dönti, így nincs útban más marási műveleteknél. |
|
Programozás 2 vezérelt iránnyal a T változatnál (elektronikus vezérlés a tengely függőleges és a vonalzó vízszintes beállításának programozásához), 3 vezérelt iránnyal a TX változatnál (elektronikus vezérlés a tengely függőleges állításhoz és döntéshez, valamint a vonalzó vízszintes beállításának programozásához). A vezérlés módja: A vezérlőpanel opciótól függően a gép frontoldalán vagy függő vezérlőpanelen kerül elhelyezésre. |
|
|
MK5 cseretengely ami lehetővé teszi különböző kialakítású és méretű tengelyek használatát (opció). |
|
Motorosan felnyitható és lehajtható a védőburkolat. Ez jelentősen megkönnyíti és kényelmesebbé teszi a szerszámcserét. Lecsukott állapotban gyorsreteszelő rögzíti a burkolatot. A működtető kapcsoló felszereltségtől függően a gép frontoldalán vagy a felső vezérlőpanelen található. |
|
|
Paoloni Hermetic típusú alumínium vonalzó, ami lehetővé teszi, hogy csak a szerszám által szükséges hely legyen szabadon a vezetővonalzón (opció). Összesen 11 lap, egyenként 10 mm magas. |
| KÉRHETŐ TARTOZÉKOK | |||
|
Paoloni 1 fázisú motor (274T16003010000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 7,5 kW-os motor (274T16005040000). Csak géppel együtt rendelhető opció. |
| Paoloni csapozó védőburkolat, mely utólag is rendelhető a (274K00000000002) cikkszámon. |
|
|
Paoloni ívkövető védőburkolat, mely utólag is rendelhető a (274K00000000001) cikkszámon. |
|
Paoloni kétrészes komplett MK5-ös cseretengely (274181100000000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni extra MK5 felső tengely (274320036000000). Csak géppel együtt rendelhető opció. |
|
Paoloni kétrészes komplett HSK cseretengely (274T16018200000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni extra HSK felső tengely, D=... (274T16030022400). Csak géppel együtt rendelhető opció. |
|
Paoloni tengely fordulatszám kijelző (274T16049010000). Csak géppel együtt rendelhető opció. |
|
Paoloni tengely magasság elektromos kijelzője (274T16050020000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni Hermetic típusú alumínium vonalzó (274530400000000). Összesen 11 lap, egyenként 10 mm magas. Csak géppel együtt rendelhető opció. |
|
Paoloni 2 ütköző a Hermetic alumínium lapokhoz (274806000100000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni felső vezérlő panel automata csillag-delta kapcsolóval (274T16054010000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni felső üvegléc kivágó egység (274T16055030000). Csak géppel együtt rendelhető opció. |
|
Paoloni automata csillag-delta indítás (2746110MARÓGÉP0). Csak géppel együtt rendelhető opció. |
|
Paoloni 1 hengeres pneumatikus leszorító kar (274T16080020000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni 2 hengeres pneumatikus leszorító kar (274T16080050000). Csak géppel együtt rendelhető opció. |
|
Paoloni inverteres tengely fordulatszám állítás 900-10000 ford./perc között (274T16085040000). Csak géppel együtt rendelhető opció. |
|
|
Paoloni vészleállító gomb távirányítóval túlterhelés leoldás elkerülésére (274880400000000). Csak géppel együtt rendelhető opció. |
|
Paoloni Aigner vonalzó rögzítéssel marógépekhez (274T16030031540). Csak géppel együtt rendelhető opció. |
|
|
Programozás 2 vezérelt iránnyal, vezérlőpanelen: Csak géppel együtt rendelhető opció. |
|
|
Programozás 3 vezérelt iránnyal, vezérlőpanelen: Csak géppel együtt rendelhető opció. |
|
Programozás 2 vezérelt iránnyal, függő vezérlő panelen: Csak géppel együtt rendelhető opció. |
|
|
Programozás 3 vezérelt iránnyal, függő vezérlő panelen: Csak géppel együtt rendelhető opció. |
|
Paoloni forgatható előtoló szupport a felső vezérlő panelen (274300483000000). Csak géppel együtt rendelhető opció. |
Paoloni rögzített előtoló szupport (274T16067856290). Csak géppel együtt rendelhető opció. |
||
|
Paoloni változtatható tengely forgásirány (274735736200000). Csak géppel együtt rendelhető opció. |
|
||
Paraméterek
| Asztal mérete | 2500 x 780 mm |
| Asztal magasság | 900 mm |
| Asztalba süllyeszthető maximális szerszámátmérő | 320 mm |
| Maximális szerszámátmérő a védőburkolatban | 250 mm |
| Maximális szerszámátmérő a csapozó burkolatban | 320 mm |
| Asztal hosszabbítás | alapfelszereltség |
| Asztal szélesítés | alapfelszereltség |
| Csapozó kocsi típusa | CL - oldalsó csapozókocsi, asztalhosszabbító + szélesítő adapter |
| Csapozókocsi mérete | 900 x 370 mm |
| Csapozókocsi (asztal) elmozdulása | 900 mm |
| Csapozókocsi (asztal) anyaga | öntvény |
| Marótengely átmérője | igény szerint választható, d 30 / 40 / 50 mm |
| Marótengely hossza | 270 mm |
| Marótengely (függőleges) elmozdulása | 210 mm |
| Marótengely függőleges állítása | motoros |
| Marótengely függőleges méretkijelzése | tizedmilliméter pontos számjegykijelző |
| Tengely döntésének mértéke | -45°/+45° (TX változat esetén) |
| Marótengely döntése | motoros (TX változat esetén) |
| Marótengely dőlésszögének a kijelzése | digitális |
| Marótengely sebessége | 1500 / 3000 / 4500 /6000 / 8000 / 10000 1 / perc |
| Vezetővonalzó előre-hátra állítása | kézi, csavarorsós |
| Vezetővonalzó méretkijelzése | tizedmilliméter pontos számjegykijelző |
| Bal oldali vezetővonalzó előre-hátra állítása | kézikerékkel |
| Bal oldali vezetővonalzó méretkijelzése | tizedmilliméter pontos számjegykijelző |
| Elszívócsonk átmérő | 2 x 120 mm |
| Motor | 5,5 kW |
| Tömeg | 800 kg |
| Szállítási méret | 200 x 80 x 108 (TX változat: 200 x 115 x 108) cm |
| Beüzemelés | 2,5 óra |
| Ajánlott éves karbantartás | 1 alkalom |
