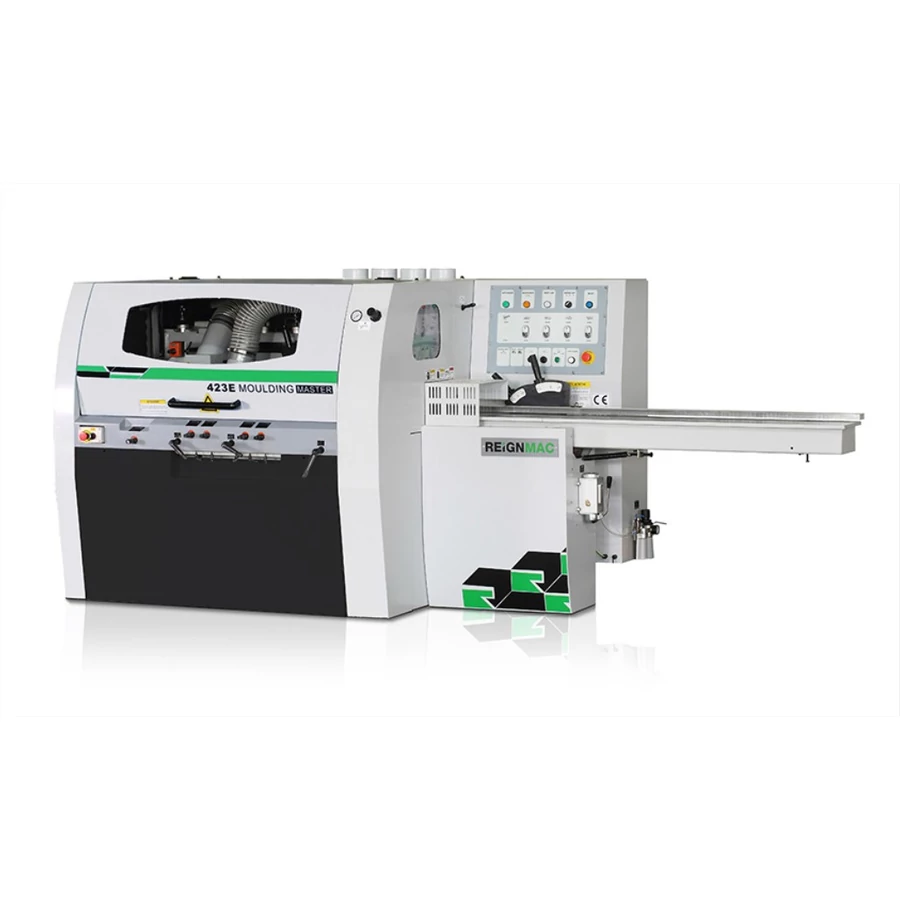

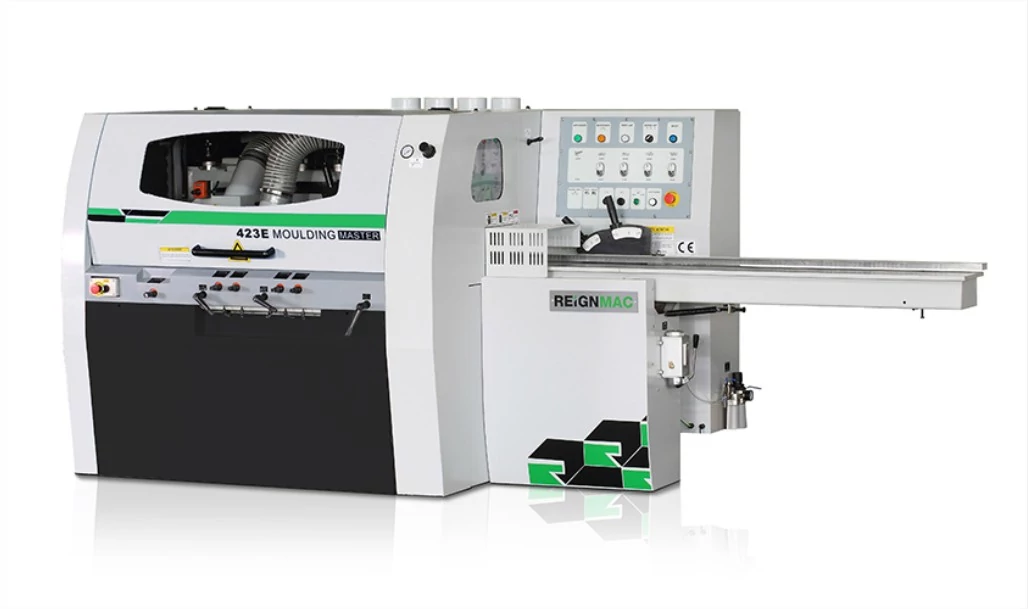

Leírás
A maximális teljesítmény biztosítása érdekében minden tengelyhez független motor tartozik. A nagy teljesítményű forgácsolás érdekében a tengelyek 2 pár nagy pontosságú precíziós csapággyal vannak ellátva. A könnyű beállítás és működtetés érdekében minden tengely a gép elején állítható. A nagy kopásállóságot a krómozott munkaasztal garantálja. A felső görgős leszorító egység biztosítja a rövid munkadarabok előtolását a jobb oldali tengelynél. A bal tengely jobb oldali oldalsó nyomógörgő csoportjánál a nyomóerő rugalmasan állítható. Pneumatika segíti a rövid munkadarabok két irányú (nyomás és emelés) előre-hátra mozgatását. Az alsó görgők az előtolásban segítenek, biztosítják a munkadarab egyenletes előrehaladását. A fölső előtoló görgők pneumatikus nyomása külön állítható az eltérő vastagságú anyagok előtolásának elősegítésére. A motorindítás tengelyenként valósítható meg. Kézi olajozó áll rendelkezésre az asztal kenéséhez a súrlódás csökkentésére és a munkadarab előtolásának javítására. Nemzetközileg elismert és állandó minőségű elektromos alkatrészek kerülnek beépítésre. A biztonságos működtetés érdekében valamint a zaj és a por ellen is védelmet nyújtó zárt biztonsági burkolat lett kialakítva.
Alapfelszereltség:
Két előtolási sebesség: 6m/perc és 12m/perc.
Független motor minden tengelyhez a maximális teljesítmény biztosításához.
Sebességváltó, hogy a rövid munkadarabok megmunkálása könnyebb legyen.
Krómozott munkaasztal biztosítja a nagy kopásállóságot.
A munkaasztal cserélhető.
Előtoló görgők nyomása pneumatikusan szabályozható.
Láncos sebességváltás alkalmazása az előtolási rendszerben a könnyebb karbantartás érdekében.
Megerősített oldalsó nyomóberendezés.
Többféle méretű forgácsolószerszám szerelhető fel az egyszerű profilozó műveletekhez.
Tengelyenkénti motorindítás.
Kézi olajozó az asztal kenéséhez a súrlódás csökkentésére és a munkadarab előtolásának javítására.
Nemzetközileg elismert és állandó minőségű elektromos alkatrészek kerülnek beépítésre.
Zárt biztonsági burkolat a zaj és por ellen, valamint a biztonságos működtetéshez.
Paraméterek
| Maximális megmunkálható keresztmetszet (szélesség x vastagság) | 230 x 120 mm |
| Minimális munka szélesség | 20 mm |
| Maximális munka szélesség | 230 (szerszám átmérő < 130 mm-esetén) mm |
| Minimális munka vastagság | 8 mm |
| Maximális munka vastagság | 120 (szerszám átmérő < 160 mm-esetén) mm |
| Tengelyek száma | 4 db |
| Tengely fordulatszám | 6000 1 / perc |
| Első alsó tengely szerszám átmérő (min-max) | 120 mm |
| Jobb oldali tengely szerszám átmérő (min-max) | 110 - 180 mm |
| Bal oldali tengely szerszám átmérő (min-max) | 110 - 180 mm |
| Első felső tengely szerszám átmérő (min-max) | 120 mm |
| Tengely átmérő | 40 mm |
| Függőleges tengelyek axiális (tengely irányú) állíthatósága | 30 mm |
| Vízszintes tengely axiális (tengely irányú) állíthatósága (kivéve az első alsó tengely) | 20 mm |
| Első alsó tengely motor | 4 kW |
| Jobb oldali tengely motor | 4 kW |
| Bal oldali tengely motor | 4 kW |
| Első felső tengely motor | 5,5 kW |
| Előtoló motor | 1,5 kW |
| Előtoló egység emelő motor | 0,37 kW |
| Teljes motor | 21,57 kW |
| Előtolási sebesség (fokozatmentes mechanikus hajtómű) | 6 / 12 m / perc |
| Előtoló görgő átmérő | D120 / d35 mm |
| Előtoló görgő szélessége | 2 x 50 mm |
| Bal oldali tengellyel szemben lévő előtoló görgő | 2 x 30 + 2 x 16 mm |
| Kimeneti görgő átmérő (gumi) | D120 / d35 mm |
| Kimeneti görgő szélessége | 2 x 50 mm |
| Hajtott bemeneti asztal görgő átmérő | D96 mm |
| Hajtott bemeneti asztal görgő szélessége | 1 x 30 + 1 x 50 mm |
| Bementi előtoló görgő max. pneumatikus nyomás | 6 bar |
| Bemeneti asztal és vonalzó állítás | 10 mm |
| Bemeneti asztal hossza | 2000 mm |
| Elszívó csonk(ok) átmérője | 120 mm |
| Tömeg | 1700 kg |
| Szállítási méret | 350 x 160 x 175 cm |
| A berendezés alapban szerszámot tartalmaz? | nem |
| Beüzemelés | 4 óra |
| Ajánlott éves karbantartás | 2 alkalom |
