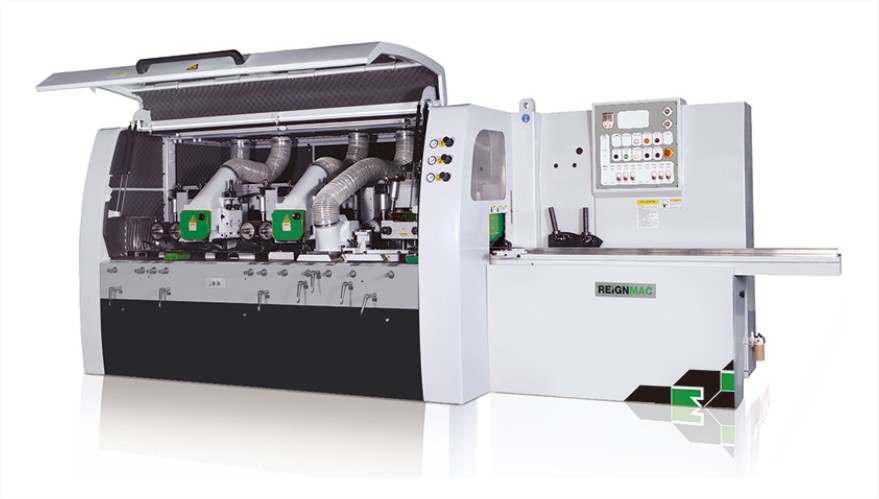

Leírás
A maximális teljesítmény biztosítása érdekében minden tengelyhez független motor tartozik. A nagy teljesítményű forgácsolás érdekében a tengelyek 2 pár nagy precizitású precíziós csapággyal vannak ellátva. A könnyű beállítás és működtetés érdekében minden tengely a gép elején állítható. A nagy kopásállóságot a krómozott munkaasztal garantálja. A felső görgős leszorító egység biztosítja a rövid munkadarabok előtolását a jobb oldali tengelynél. A bal tengely jobb oldali oldalsó nyomógörgő csoportjánál a nyomóerő rugalmasan állítható. Pneumatika segíti a rövid munkadarabok két irányú (nyomás és emelés) előre-hátra mozgatását. Az alsó görgők az előtolásban segítenek, biztosítják a munkadarab egyenletes előrehaladását. A fölső előtoló görgők pneumatikus nyomása külön állítható az eltérő vastagságú anyagok előtolásának elősegítésére. A motorindítás tengelyenként valósítható meg. Kézi olajozó áll rendelkezésre az asztal kenéséhez a súrlódás csökkentésére és a munkadarab előtolásának javítására. Nemzetközileg elismert és állandó minőségű elektromos alkatrészek kerülnek beépítésre. A biztonságos működtetés érdekében valamint a zaj és a por ellen is védelmet nyújtó zárt biztonsági burkolat lett kialakítva. Inverteres előtolás 6-30m/perc.
Paraméterek
| Maximális megmunkálható keresztmetszet (szélesség x vastagság) | 230 x 160 mm |
| Minimális munka szélesség | 20 mm |
| Maximális munka szélesség | 230 mm (szerszám átmérő < 130 mm-esetén) |
| Minimális munka vastagság | 8 mm |
| Maximális munka vastagság | 160 mm (szerszám átmérő < 160 mm-esetén) |
| Tengelyek száma (darab) | 5 |
| Tengely fordulatszám | 6000 1 / perc |
| Első alsó tengely szerszám átmérő (max-min) | 110 - 145 mm |
| Jobb oldali tengely szerszám átmérő (max-min) | 110 - 200 mm |
| Bal oldali tengely szerszám átmérő (max-min) | 110 - 200 mm |
| Első felső tengely szerszám átmérő (max-min) | 110 - 200 mm |
| Tengely átmérő | 40 mm |
| Függőleges tengelyek axiális (tengely irányú) állíthatósága | 30 mm |
| Vízszintes tengely axiális (tengely irányú) állíthatósága (kivéve az első alsó tengely) | 20 mm |
| Első alsó tengely motor | 5,5 kW |
| Jobb oldali tengely motor | 5,5 kW |
| Bal oldali tengely motor | 5,5 kW |
| Első felső tengely motor | 7,5 kW |
| Előtoló motor | 3 kW |
| Előtoló egység emelő motor | 1,1 kW |
| Teljes motor | 35,6 kW |
| Előtolási sebesség (fokozatmentes mechanikus hajtómű) | 6 - 30 m / perc |
| Előtoló görgő átmérő | D140 / d35 mm |
| Előtoló görgő szélessége | 2 x 50 mm |
| Bal oldali tengellyel szemben lévő előtoló görgő | 2 x 20 + 2 x 16 mm |
| Kimeneti görgő átmérő (gumi) | D140 / d35 mm |
| Kimeneti görgő szélessége | 2 x 50 mm |
| Hajtott bemeneti asztal görgő átmérő | D96 mm |
| Hajtott bemeneti asztal görgő szélessége | 1 x 30 + 1 x 50 mm |
| Hajtott asztal görgő átmérő két felső tengely között | D96 mm |
| Hajtott asztal görgő szélessége két felső tengely között | 253 mm |
| Kimeneti asztal görgő átmérő | D96 mm |
| Kimeneti asztal görgő szélessége | 253 mm |
| Bementi előtoló görgő max. pneumatikus nyomás | 6 bar |
| Bemeneti asztal és vonalzó állítás | 10 mm |
| Bemeneti asztal hossza | 2000 mm |
| Elszívó csonk(ok) átmérője | 150 mm |
| Tömeg | 3800 kg |
| Szállítási méret | 380 x 170 x 175 cm |
| Beüzemelés | 5 óra |
| Ajánlott éves karbantartás | 2 alkalom |
OMAS Cserélhető lapkás spirál gyalufej 125x180x40
Könnyűfém spirál gyalufej. A jobb felület érdekében a sarkain fózolt, megfordítható keményfém lapkákkal.
OMAS Cserélhető lapkás spirál gyalufej 125x232x40
Könnyűfém spirál gyalufej. A jobb felület érdekében a sarkain fózolt, megfordítható keményfém lapkákkal.
OMAS Cserélhető lapkás bázis él maró 145x12,5x40
Acél bázis él maró szerszám megfordítható keményfém késekkel.
04. OMAS EAGLE Gyalufej profilozó lapkák fogadására alkalmas kialakítással 125x130x40
Könnyűfém gyalufej megfordítható keményfém gyalukésekkel és állítható keményfém betét késsel lekerekítéshez vagy ferdítéshez. A profilozó lapka igény szerint opcióban rendelhető.
05. OMAS EAGLE Gyalufej profilozó lapkák fogadására alkalmas kialakítással 125x180x40
Könnyűfém gyalufej megfordítható keményfém gyalukésekkel és állítható keményfém betét késsel lekerekítéshez vagy ferdítéshez. A profilozó lapka igény szerint opcióban rendelhető.
