Leírás
A Robland Z3200 a gyár több évtizede nagy sikerrel gyártott lapszabászgépe faipari üzemekbe és asztalos műhelyekbe. Tökéletes megoldás bútorlapok és más panelek vágásához, bútorkészítéshez. Az elmúlt években tovább fejlesztették a lapszabász szánszerkezetének megvezetését. Megtartva az évek során tökéletesen működő és időtálló fődarabokat.

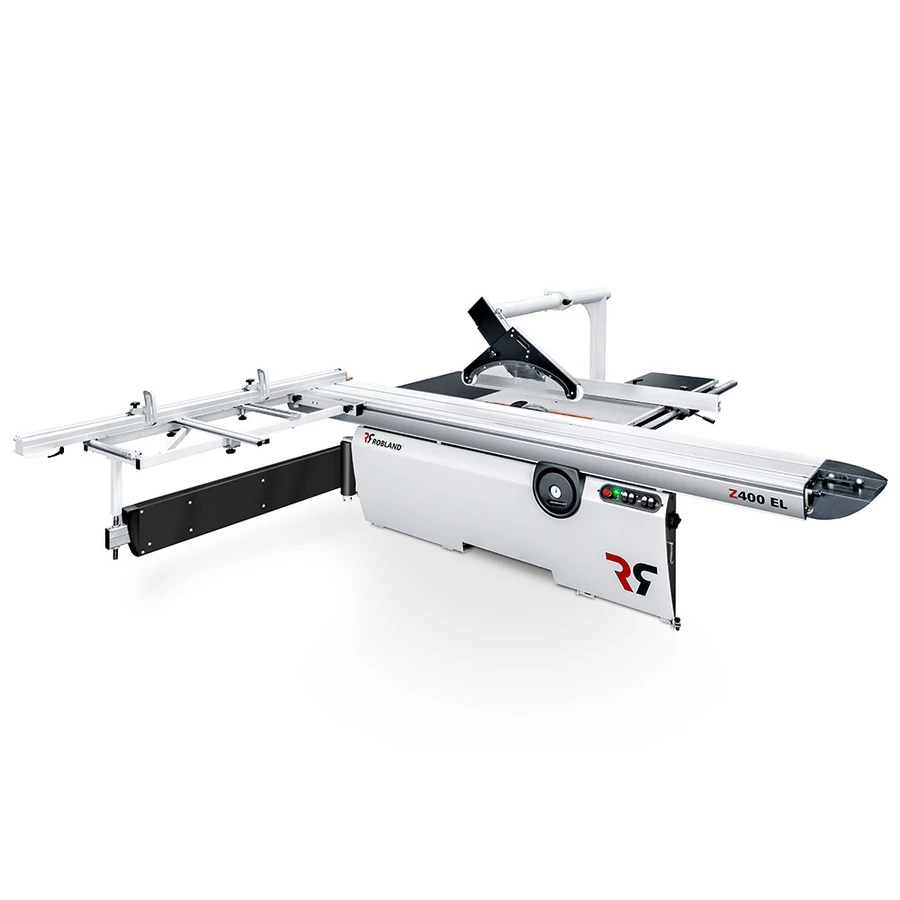

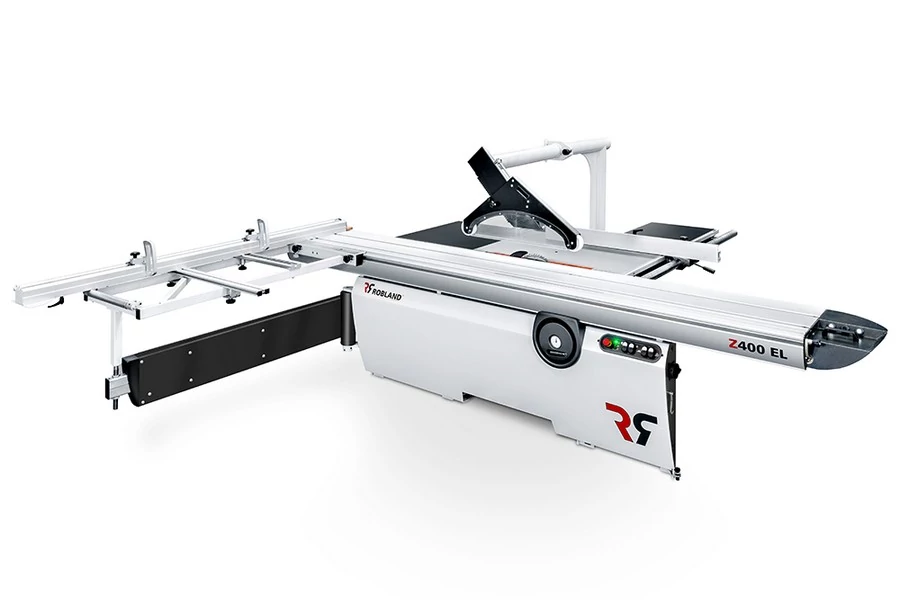

A Z400 az egyik legerősebb és legstabilabb modellünk, öntöttvas aggregáttal és robusztus Z4 csúszóasztallal. A 3500 mm-es vágáshossz, a 400 mm-es fűrészlap és a 1350 mm-es párhuzamvezető kapacitás révén kiválóan alkalmas nagy igénybevételű, pontos lapszabászati munkákhoz. A gép választhatóan manuális (Z400 M) vagy motoros (Z400 EL) emelés- és döntésvezérléssel érhető el. A beépített elővágóegység, háromfokozatú fordulatszám és a teleszkópos Z4 keresztütköző maximális rugalmasságot biztosít.
A Z400 M/EL szíve egy 7 kW-os motor, amely három állítható fordulatszámmal rendelkezik. Ez a robusztus hajtás tökéletes kombinációját nyújtja az erőnek és rugalmasságnak, így a legkülönfélébb anyagokat is könnyedén megmunkálja. A Z400 magabiztosan megbirkózik a legnagyobb kihívást jelentő feladatokkal is – a komoly szakemberek első számú választása.
A Z400 M/EL több mint egyszerű lapszabászgép – a műhely valódi motorja. Elpusztíthatatlannak tervezve, a napi használat viszontagságait is könnyedén bírja, miközben állandó, magas színvonalú munkát végez. Legyen szó akár nagy volumenű munkáról, akár precíziós részletmunkáról, a Z400 minden feladathoz ideális társ.
Az elmúlt években Magyarországon megelőzve más gyártókat a Robland Z3200-as lapszabászgépéből kelt el a legtöbb! Ez köszönhető a nagyon erős és strapabíró vázszerkezetnek és a nagyon jó ár érték aránynak. A Robland lapszabászgép árában alapfelszereltségként olyan tartozékok is vannak, amelyek más márkáknál csak felárral kaphatók.
Alapfelszereltség:
Fűrészlap elektromos fel/le mozgatása, vágásteljesítmény párhuzamvonalzóval: 1350 mm, elővágó egység 1,3 kW, 120 x 20 mm (opció: A P+ Precision elővágó gyorsbeállító rendszer használatával könnyedén kiküszöbölheti az elővágó fűrészlapok beállításával és után állításával kapcsolatos pontatlanságokat. A rendszer szükségtelenné teszi a hézagológyűrűk használatát. Tizedmilliméter pontos skálán, fokozatmentesen gyorsan és precízen beállítható az elővágó.), felrakható fő fűrészlap 400 mm, vágásmélység 90°:125 mm, 45°: 90 mm, 3 sebesség a fűrészegységen, automata csillag-delta, 3200 mm-es szán, nagy teleszkópos tartókaros kihúzható asztal (1420x650 mm) vonalzóval és 2 támasztó görgővel
|

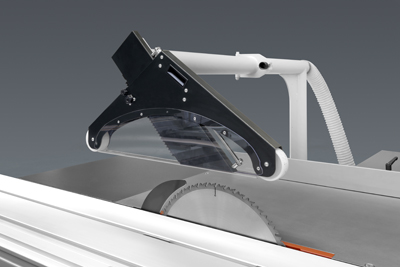

Felsőkonzol |
|
|
Fűrészegység: egy darab öntöttvasból készült a rezgések természetes elnyelésére, mely nagy pontosságot és stabilitást eredményez. |
|
400 mm-es fő fűrészlap felrakásának lehetősége |
|
|
Elővágó egység, melyen az elővágó fűrészlap használatakor maximum 350 mm-es főlap tehető fel a gépre. |
|
Robland szánszerkezet |
|
|
A betonnal megtöltött torziós cső megnöveli a keret merevségét, elnyeli a rezgéseket és ellensúlyként szolgál a csúszóasztal terhelésének. |
|
A Robland öntöttvas asztalai méhsejt szerkezettel rendelkeznek, biztosítva így a szilárdság és a terhelhetőség arányát. |
|
|
A fűrészlap emelése és döntése elektromosan történik. |
| KÉRHETŐ TARTOZÉKOK | |||
|
Soha nem volt még ennyire egyszerű és gyors az elővágó fűrészlapok beállítása! P+ Precision elővágó system gyors beállító, állítható vágásszélességű elővágó, mely utólag is rendelhető (124PRECISION00S) cikkszámon. |
|
|
Robland 9,2 kW-os motor (273Z5CE92KW400V). Csak géppel együtt rendelhető opció. |
|
Robland szánba épített indító és leállító gombok (start/stop funkció) (273REMOTE000000). Csak géppel együtt rendelhető opció. |
|
|
Robland LED világítás az elővágó egység használata közben (273Z4LED0000000). Csak géppel együtt rendelhető opció. |
|
Robland előkészítés horonymaróhoz (273Z4GREOF00000). Csak géppel együtt rendelhető opció. |
|
|
Robland digitális kijelző a fűrészlap döntéséhez (273Z4DIGISAW000). Csak géppel együtt rendelhető opció. |
|

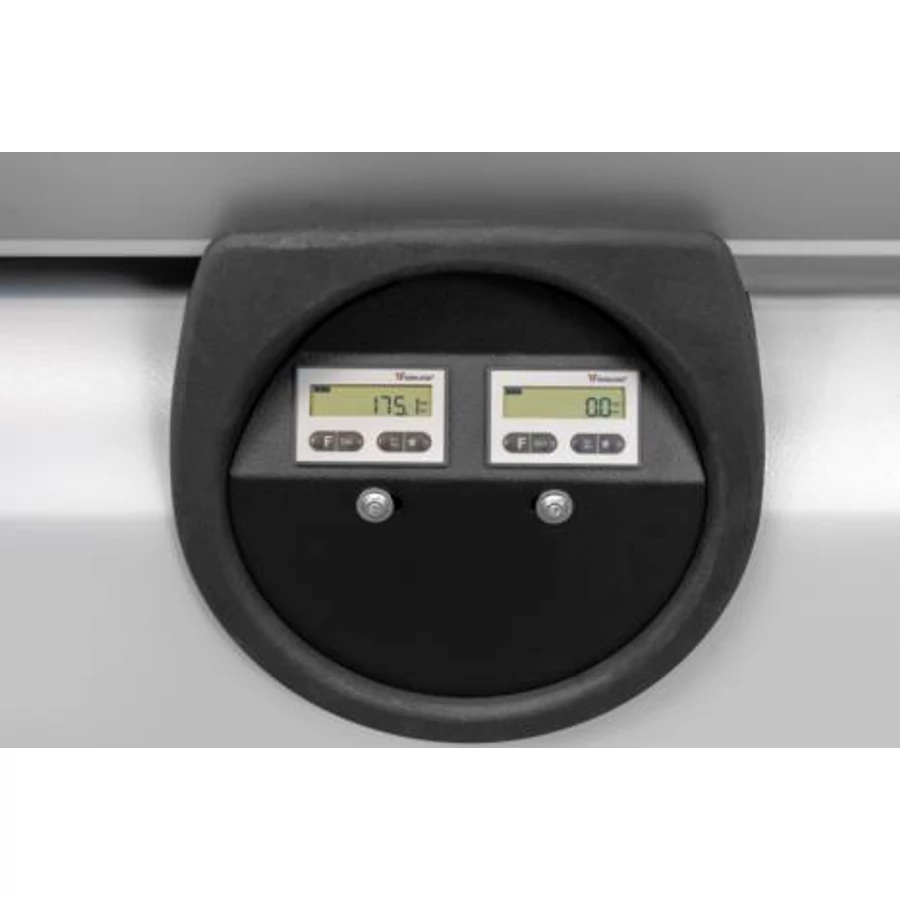

Robland digitális kijelző a fűrészlap döntéséhez és emeléséhez (273Z4DIGIPACK00). Csak géppel együtt rendelhető opció.
|
|
|
Robland digitális kijelző a párhuzamvonalzóra, (273Z4DIGIZG0000). Csak géppel együtt rendelhető opció. |
|
Robland 1000 mm-es vágásszélesség (273Z4B100000000). Csak géppel együtt rendelhető opció. |
|
|
Robland 1525 mm-es vágásszélesség (273Z4B152500000). Csak géppel együtt rendelhető opció. |
|
Robland keresztasztal bővíthető és állítható alátámasztással, valamint gyors beállító rendszer a jellemző szögekhez méretkompenzációval (273Z4COMFPACK00). Csak géppel együtt rendelhető opció. |
|
|
Robland nagyméretű (Z500) keresztasztal bővíthető és állítható alátámasztással, valamint gyors beállító rendszer a jellemző szögekhez méretkompenzációval (273Z5COMFPACK00). Csak géppel együtt rendelhető opció. |
|
Robland digitális kijelző a keresztvonalzóra, az első ütközőre (273Z4DIGIFL1000). Csak géppel együtt rendelhető opció. |
|
|
Robland digitális kijelző a keresztvonalzóra, első és második ütközőre (273Z4DIGIFL2000). Csak géppel együtt rendelhető opció. |
Robland digitális kijelző a keresztvonalzóra, 1. és 2. ütk-re, Z5CMOFPACK opcióhoz,(273Z5DIGIFL0000). Csak géppel együtt rendelhető opció. |
|
|
Robland 3800 mm-es szán, 4100 mm-es vágáshosszúság (273Z4L380000000). Csak géppel együtt rendelhető opció. |
|
Robland meghosszabbított teleszkópos alátámasztás a keresztasztalhoz, hogy azt a szán elejére lehessen húzni (273Z4LS00000000). Csak géppel együtt rendelhető opció. |
|
|
Robland pneumatikus leszorító, 3200 mm-es szánhoz, utólag is rendelhető (273Z4DRUK000000) cikkszámon. |
| Robland kiegészítő asztal a szánra, utólag is rendelhető: (273Z4STEUN00000) cikkszámon. |
|
|
Robland kiegészítő asztal szélező vonalzóval a szánra, utólag is rendelhető: (273Z4BA00000000) cikkszámon. |
|
Robland szögvonalzó excenteres munkadarab leszorítóval, utólag is rendelhető: (273Z-MITRE00000) cikkszámon. |
|
|
Robland kétoldalú szögvonalzó, utólag is rendelhető: (273Z5MITRE00000) cikkszámon. |
|
Robland felsőkonzol utólag is rendelhető: (273Z3MPT0000000) cikkszámon. |
|
|

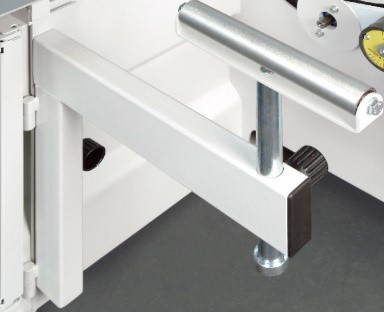

Robland támasztógörgő, utólag is rendelhető (273Z4RB00000000) cikkszámon. |
|
Robland 2200 mm-es szán, 2500 mm-es vágáshosszúság (273Z4L250000000). Csak géppel együtt rendelhető opció. |
|
||
Paraméterek
| Szán hossza | 3200 mm |
| Szán szélessége | 420 mm |
| Vágáshosszúság | 3500 mm |
| Elővágó egység | külön motoros |
| Fő fűrészlap mérete elővágó egység NÉLKÜL | D x d = 400 x 30 mm |
| Fő fűrészlap mérete elővágó egységgel | D x d = 350 x 30 mm |
| Elővágó lap mérete | D x d = 120 x 20 mm |
| Vágásvastagság (mélység) 90°-ban | 125 mm |
| Vágásvastagság (mélység) 45°-ban | 90 mm |
| Vágásszélesség párhuzamvonalzóval | 1350 mm |
| Fűrészlap emelése és döntése | elektromos |
| Motor | 7 kW / 400 V / 3 fázis |
| Feszültség | 400 V/50 Hz |
| Fűrészlap fordulatszáma | 3000 / 4000 / 5000 1/perc |
| Elővágó motor | 1.3 kW |
| Elővágólap fordulatszáma | 8200 1/perc |
| Elővágó lap vágásmélysége | 3.5 mm |
| Fűrészlap dönthetősége 90-45°-ban | igen |
| Fő asztal mérete | 985 x 710 mm |
| Keresztvágó asztal mérete | 1420 x 650 mm |
| Keresztvágó vonalzó mérete | 2295 mm |
| Keresztvágó vonalzó mérete teleszkóppal | 3000 mm |
| Automata csillag-delta indítás | van |
| Felsőkonzol | van |
| Porelszívó csonk átmérője a gépvázon | 120 mm |
| Porelszívó csonk átmérő a felsőkonzolon | 100 mm |
| Tömeg | 1080 kg |
| Gép teljes terjedelme | 722 x 394 x 152 cm |
| Csomagolási méret felszerelt szánnal | 340 x 140 x 165 cm |
| A berendezés alapban szerszámot tartalmaz? | nem |
| Beüzemelés | 5 óra |
| Ajánlott éves karbantartás | 1 alkalom |
