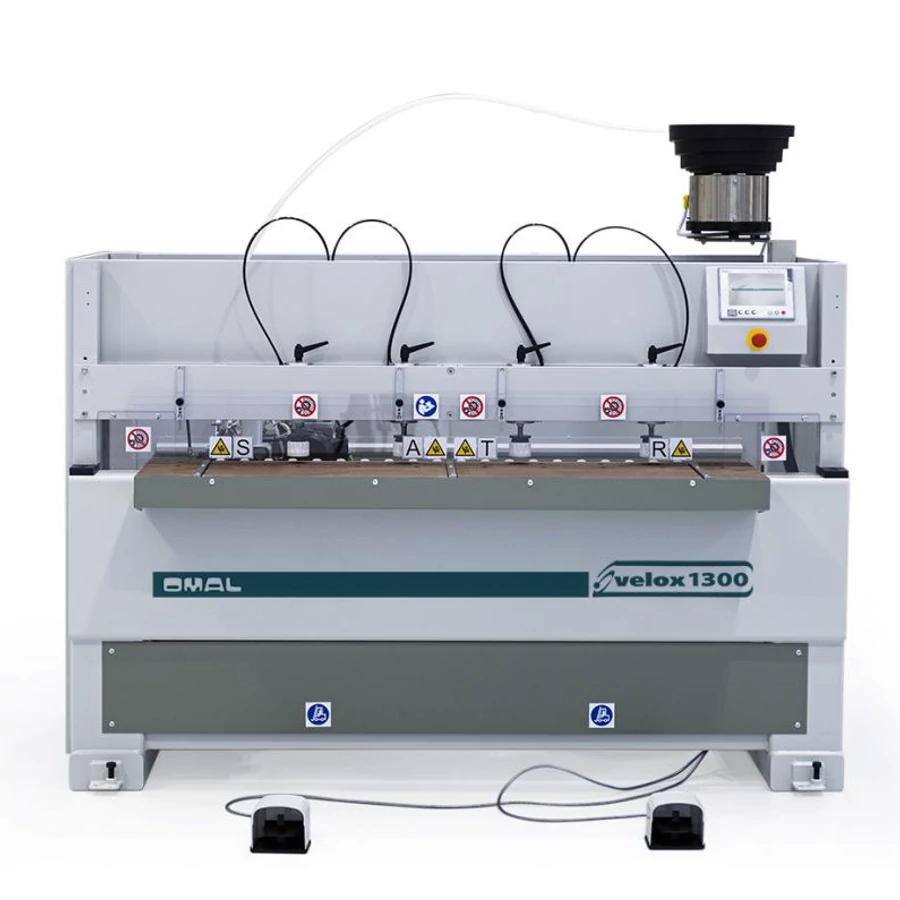

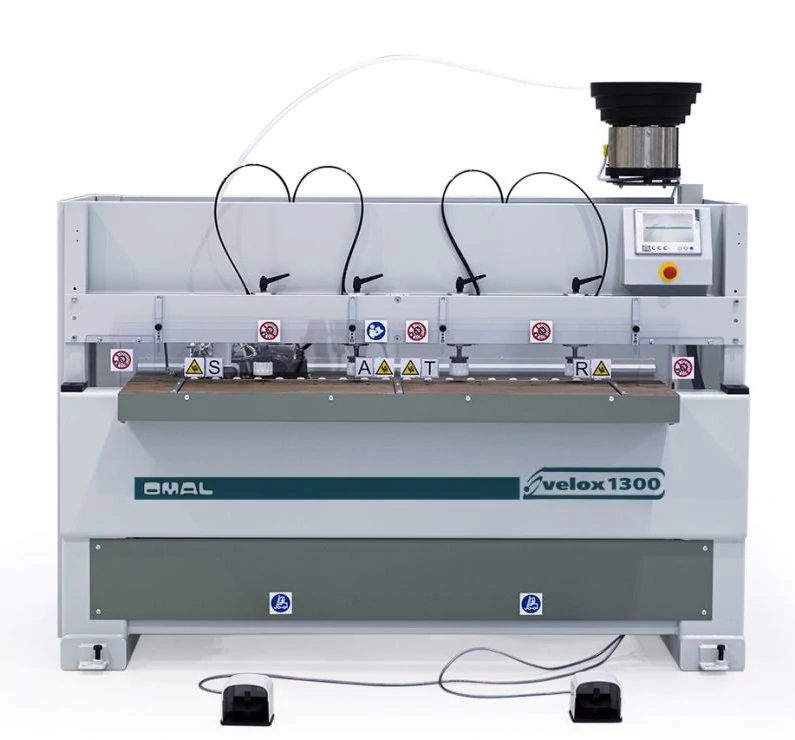

Omal Velox 1300 vízszintes fúró és tipliző gép

A VELOX 1300 Vízszintes Fúró, Ragasztó és Tipliző gép egy számítógép vezérelt gép, vízszintes munkadarabok fúrására, ragasztására és tiplik behelyezésére, NÉGY megmunkáló állással.

A gépet bútorok vagy szekrények elemeinek gyártására tervezték.

Alkalmazható önálló gépként vagy az egyes munkafázisok közé integrálva. A tiplizéshez kapcsolódó műveletek - vízszintes fúrás, ragasztás, tipli behelyezés - pontról pontra történő automatizálásával tovább növelheti versenyelőnyét a gyártás területén.

Gép ciklus

A program a gépvezérlésből kerül kiválasztásra és alkalmazva a munkalistára. Az alkatrészek manuálisan kerülnek a gépen elhelyezésre a négy referencia ütköző egyikéhez pozícionálva. A munkaállomásokhoz tartozó pneumatikus leszorító munkahengerek, lábpedállal működtethetők. Hosszabb alkatrészeknél a középső referencia ütköző eltávolítható, és a gép egyetlen mezőként működhet. Miután a megmunkálandó alkatrészek rögzítésre kerültek, a kezelő megkezdheti a fúró és tipliző műveletet. Az alkatrészeket rögzítő munkahengerek a munkaciklus végén automatikusan kioldódnak és a kezelőfej a következő programra lép, feltéve, hogy az újabb munkadarab már el lett helyezve a gépen. A gép tandem/párhuzamos üzemmódban működtethető abban az esetben, ha az alkatrészek nem haladják meg a 650 mm-t. Minden egyes munkaálláson lehetséges különböző programok futtatása.

Az Omal fúró- és dübel behelyező gépek prémium tulajdonságai

A dübel beillesztő forgótár előpozícionálja az aktuálisan behelyezendő tiplit. Az elakadás, hibás adagolás megelőzése érdekében a berendezés egy száloptikai érzékelő segítségével ellenőrzi, a következő tipli megfelelő pozícióját.

Az OMAL saját fejlesztésű és szabadalmaztatott rendszere a “SURE SHOT” forgótár garantálja, hogy a tiplik minden alkalommal megfelelő pozícióba legyenek behelyezve a belövő egységbe.

A ciklusidő a 32 mm-es osztásköz alkalmazására vonatkoztatva, furatonként megközelítőleg

EGY másodperc alatt történik. (fúrás, ragasztás és tipli behelyezése)

Csepegés mentes ragasztó fúvóka: Az Omal pontosan megmunkált rozsdamentes acél csap/tű és fúvóka egységet használ, annak biztosítására, hogy a víz/ragasztó ne szivárogjon. A gyártó saját fejlesztésű, 3-as tömítő rendszerű ragasztópisztolyokat alkalmaz, hogy elkerülje a ragasztó visszaszivárgását a tűn keresztül. A ragasztó mennyisége elektronikus vezérléssel programozható. A befecskendező egység induktív szenzorral van felszerelve (opció) a ragasztó befecskendezés ellenőrzésére.

Numerikus vezérlés:

- CNC X tengely.
- 18 cm-es (TFT) SZÍNES ÉRINTŐKÉPERNYŐS MONITOR.
- Parametrikus programozás változóval.
- Listavezetés.
- Soros vonalkód.
- USB csatlakozó a nagy programok tárolásához.
- Ethernet kapcsolat.
- Lézeres leolvasás az X tengelyen (opció).

Munkalista:

- Listavezetés több paraméter szerint.
- Program neve, Munkadarabok hossza, Programismétlések, munkaterület, szimmetria.
- Rajz a munkadarabokról.
- A munkalista betöltése és mentése.

Programszerkesztő:

- Abszolút értéken programozó asztal.
- Fúró-Ragasztó-Tipliző zászlóval/banner-rel.
- Parametrikus programozás.
- 20 változóig.
- Logikai feltételek.

ALAPFELSZERELTSÉG
-  egy vízszintes fúróegység, valamint egy ragasztó és dübel behelyező egység, standard 8 mm-es tiplikhez (6-os vagy 10-es is kérhető, felár nélkül).
-  A standard robosztus gép, fej védelemmel ellátott leszorító munkahengerekkel van szerelve annak érdekében, hogy a sérülésre érzékenyebb anyagok vízszintes megtartására is alkalmasak legyenek, az élfúráshoz.
-  Nagy térfogatú tipli adagoló garat a gyakori újratöltés elkerülése érdekében.
-  Négy megmunkáló állomás.
-  A gép alkalmas hagyományos vagy előre ragasztott dübelek használatára.
-  Nagy teherbírású acél váz a maximális merevség és stabilitás érdekében, valamint a lineáris vezetékeken mozgó megmunkáló egység pontosságának biztosítására.
-  A gép az X tengelyen programozható, a meghajtásról precíziós gondozás mentes motor gondoskodik. A megmunkáló egység pontos elmozdulása, golyósorsós és profilos lineáris vezetők mentén történik.
-  Baloldali és hátsó biztonsági védőkerítés.
-  Központosított olajozórendszer az összes lineáris csapágyhoz.
-  CE előírásoknak megfelel.

Numerikus vezérlés			Ragasztó befecskendező és Dübel belövő egység
Programszerkesztés, munkalista			Fúrás
Ragasztó befecskendezés			Tiplibelövés
KÉRHETŐ TARTOZÉKOK
Ragasztópisztoly ragasztóérzékelővel a helyes működés ellenőrzésére
Ragasztó berendezés membránszivattyúval Rozsdamentes acél membránnal ellátott szivattyú, nyomásszabályozóval, amely képes állandó ragasztónyomás érték fenntartására akkor is, amikor a szivattyú megfordítja a szivattyúzási ciklust
Lézer eszköz a panel hosszának érzékelésére megjegyzés: a legkisebb leolvasható hossz 65 mm a bal oldali ütközőn A lézeres érzékelő automatikusan megméri az alkatrészt és feltölti a programlistát az alkatrész szélességéhez. A paraméterező program kiszámítja az alkatrészhez az összes tipli helyét. A kezelőnek csak be kell töltenie a gépet és az alkatrészeket bármilyen sorrendben futtatni, és soha többé nem kell újra a programnevet előhívnia.
A gép és a készlet beállítása két különböző átmérőjű dübelnél
Vonalkód leolvasó (kötelező kód: 1.45)
Szoftver a vonalkód és a hálózat használatához
